Bosch EDC17C50 (BMW/Mini)
EDC17C50 · MCU TC1797 · разъём T96
Ставился на: BMW

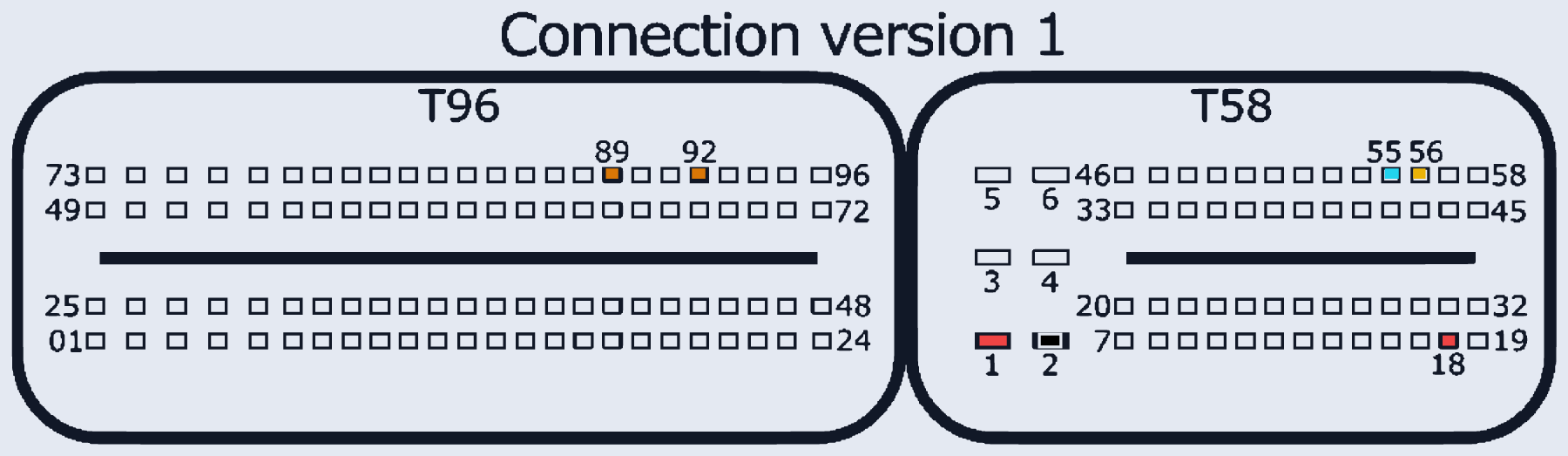

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:18 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:55 | |
| CAN-High | T58:56 | |
| GPT | T96:89, T96:92 | Connection version 1 (см. источник). Version 2: T96:88, T96:91 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
