Bosch EDC17C49/C79 (Jeep)
EDC17C49_C79 · разъём T60/T94
Ставился на: Jeep

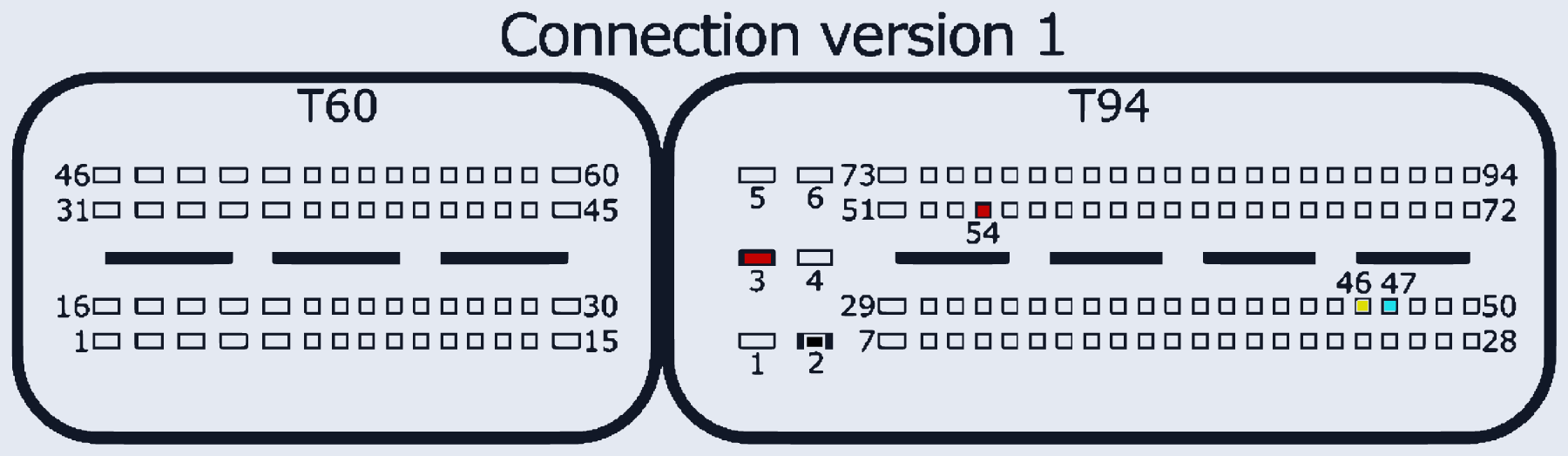

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt, вариант 1) | T94:3, T94:54 | вариант подключения 1 |
| GND (масса, вариант 1) | T94:2 | вариант подключения 1 |
| CAN-Low (вариант 1) | T94:47 | вариант подключения 1 |
| CAN-High (вариант 1) | T94:46 | вариант подключения 1 |
| KL30 +12 (Vbatt, вариант 2) | T94:5, T94:54 | вариант подключения 2 |
| GND (масса, вариант 2) | T94:2 | вариант подключения 2 |
| CAN-Low (вариант 2) | T94:45 | вариант подключения 2 |
| CAN-High (вариант 2) | T94:23 | вариант подключения 2 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
