Bosch EDC17C47 TC1782 (Toyota)

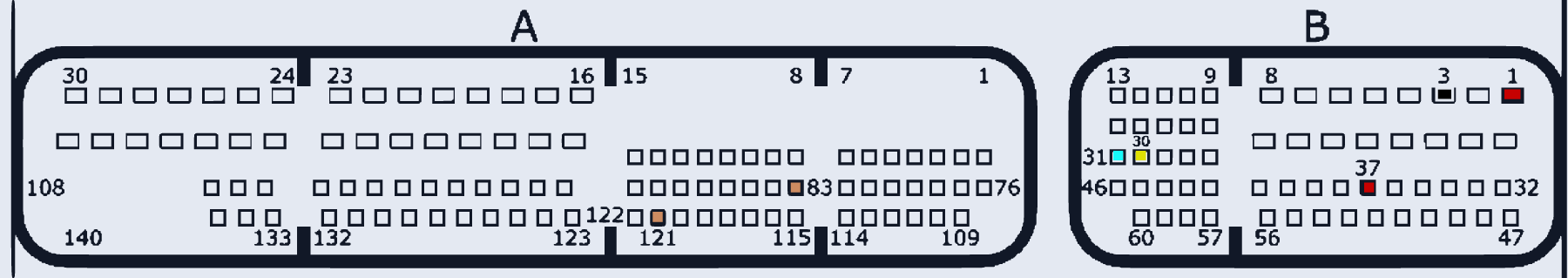

EDC17C47_TC1782 · MCU TC1782 · разъём A/B
Ставился на: Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:1, B:37 | |
| GND (масса) | B:3 | |
| CAN-Low | B:31 | |
| CAN-High | B:30 | |
| GPT (общий/generic) | A:83, A:121 |
