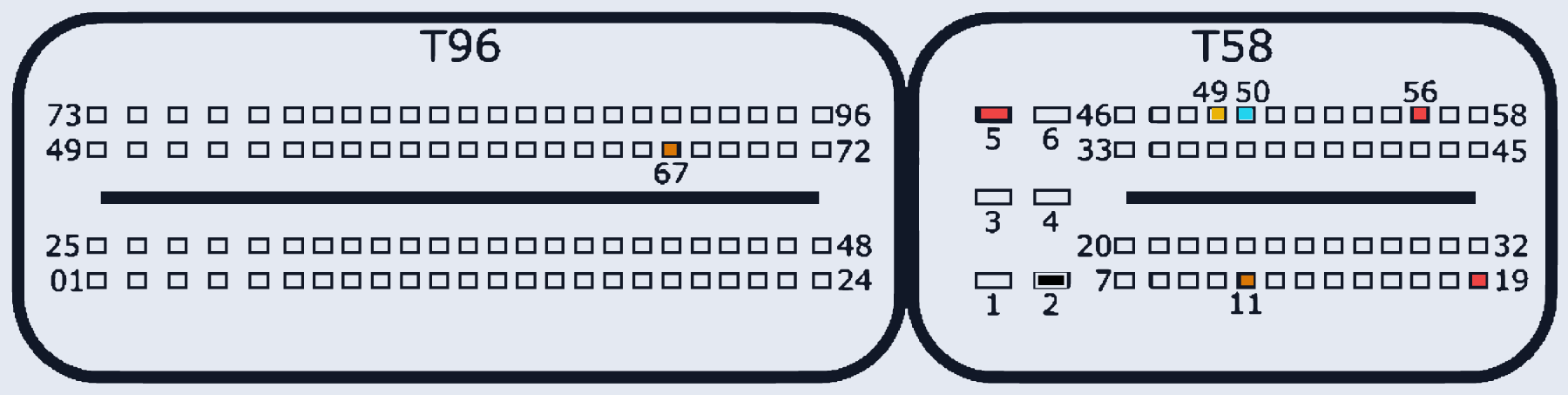

Bosch EDC17C45 TC1767 (Nissan)
EDC17C45_TC1767 · MCU TC1767 · разъём T96/T58
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:56, T58:19 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:50 | |
| CAN-High | T58:49 | |
| GPT (общий/generic) | T96:67, T58:11 |
