Bosch EDC17C42 TC1767 (Renault)
EDC17C42_TC1767 · MCU TC1767 · разъём T1/T2/T3
Ставился на: Renault

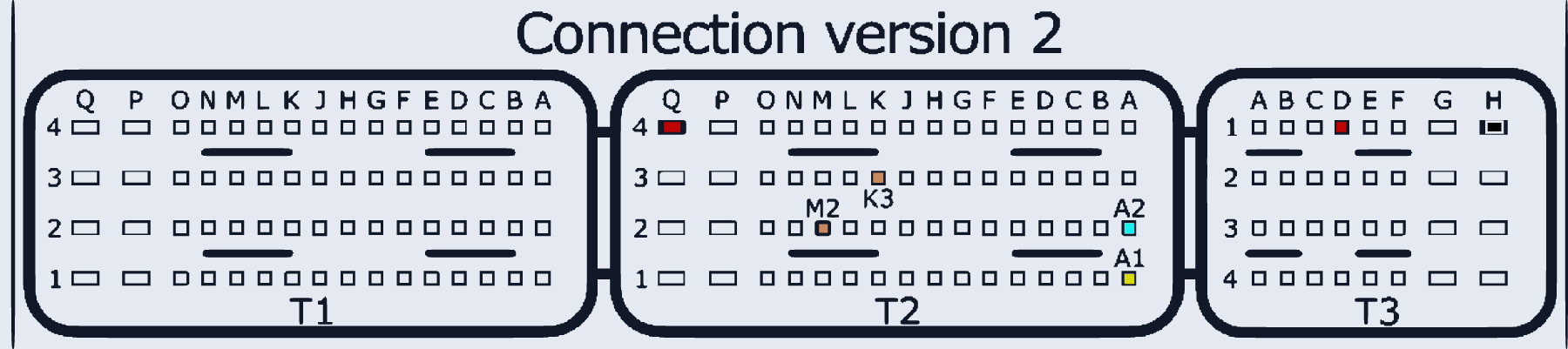

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:Q4, T3:D1 | |
| GND (масса) | T3:H1 | |
| CAN-Low | T2:A2 | |
| CAN-High | T2:A1 | |
| GPT (общий/generic) | T2:H2, T2:H4 | Connection version 1 (картинка). Version 2: GPT=T2:M2,K3. Version 3: GPT=T2:H4,J3 — тот же физический разъём во всех 3 версиях |
