Bosch EDC17C41 TC1797 (BMW)

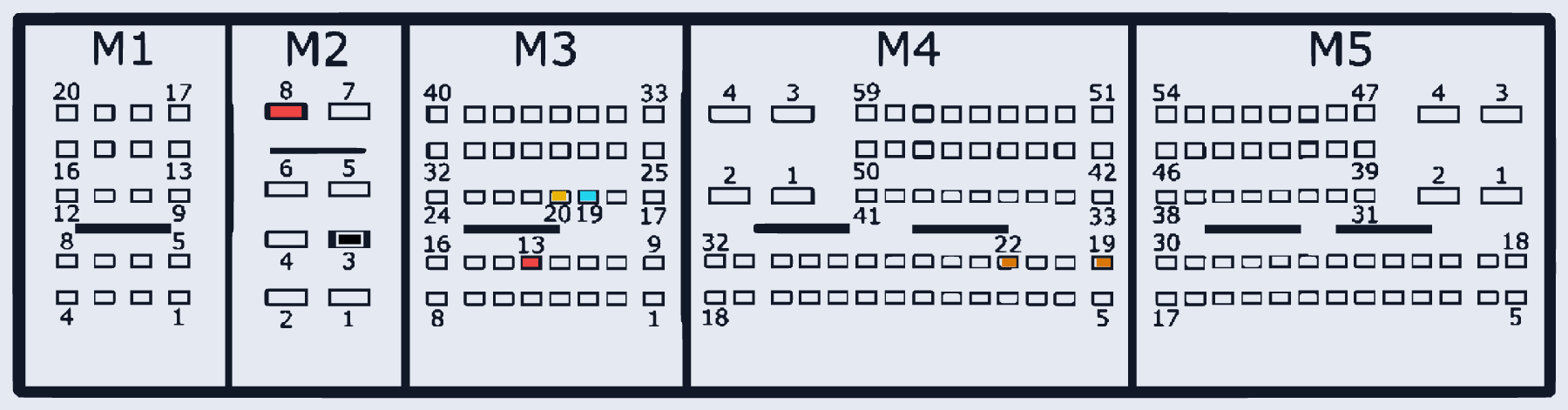

EDC17C41_TC1797 · MCU TC1797 · разъём M1-M5
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M2:8, M3:13 | |
| GND (масса) | M2:3 | |
| CAN-Low | M3:19 | |
| CAN-High | M3:20 | |
| GPT (общий/generic) | M4:22, M4:19 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
