Bosch EDC17C11 TC1766 (Nissan/Opel/Renault)
EDC17C11_TC1766 · MCU TC1766 · разъём T1/T2/T3
Ставился на: Nissan · Opel · Renault
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:Q4, T3:D1 | |
| GND (масса) | T3:H1 | |
| CAN-Low | T2:A2 | |
| CAN-High | T2:A1 | |

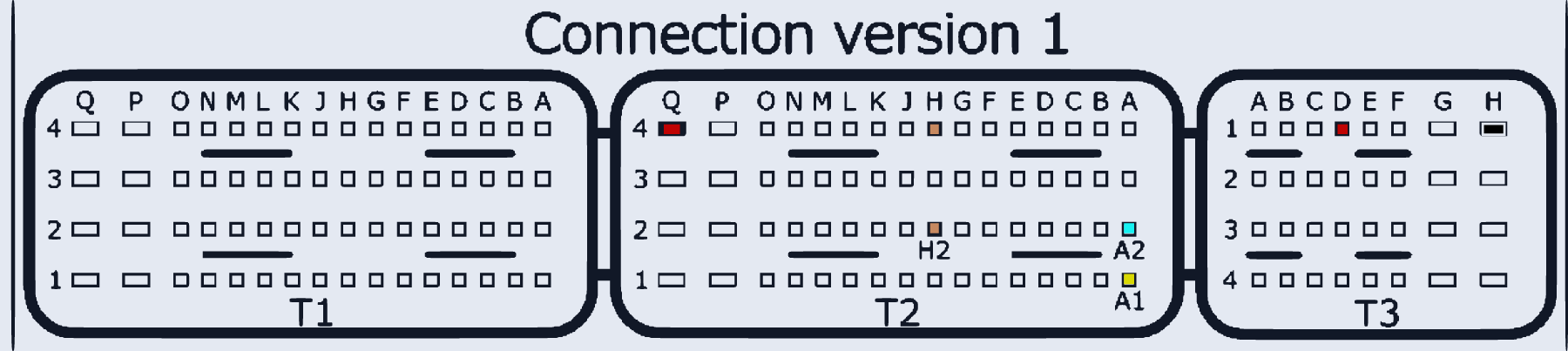

| GPT (общий/generic) | T2:H2, T2:H4 | Connection version 1 (картинка). Version 2 (тот же физический разъём): GPT=T2:H4,J3 |
