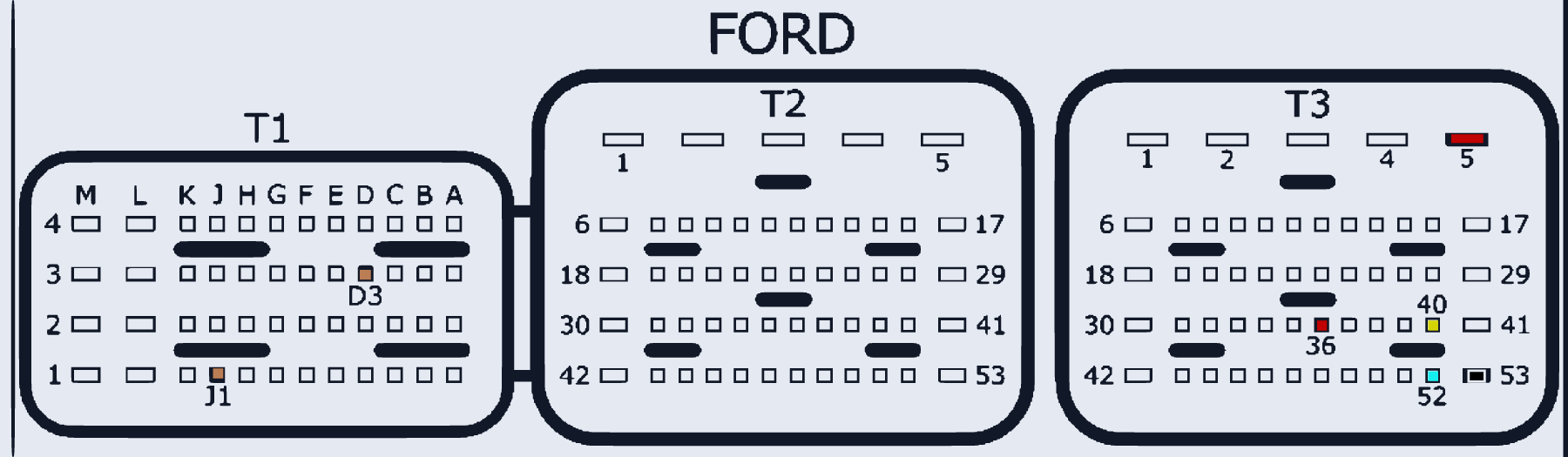

Bosch EDC17C10 TC1797 (Ford)
EDC17C10_TC1797_FORD · MCU TC1797 · разъём T1/T2/T3
Ставился на: Ford: Fiesta, Focus
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:5, T3:36 | |
| GND (масса) | T3:53 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (общий/generic) | T1:J1, T1:D3 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
