Bosch EDC17C08 TC1766 (Kia/Hyundai)
EDC17C08_TC1766 · MCU TC1766 · разъём T60/T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:46 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:65 | |
| CAN-High | T94:66 | |

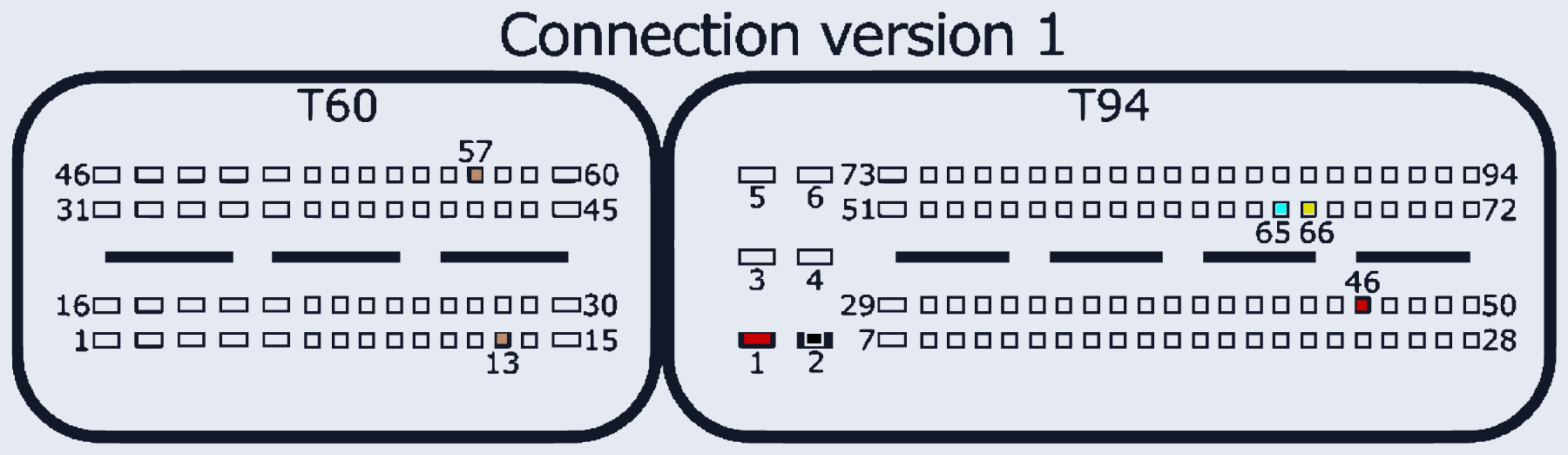

| GPT (общий/generic) | T60:13, T60:57 | Connection version 1 (картинка). Version 2 (тот же физический разъём): GPT=T60:14,57 |
