⚠ Не проверено — сверьте перед использованием

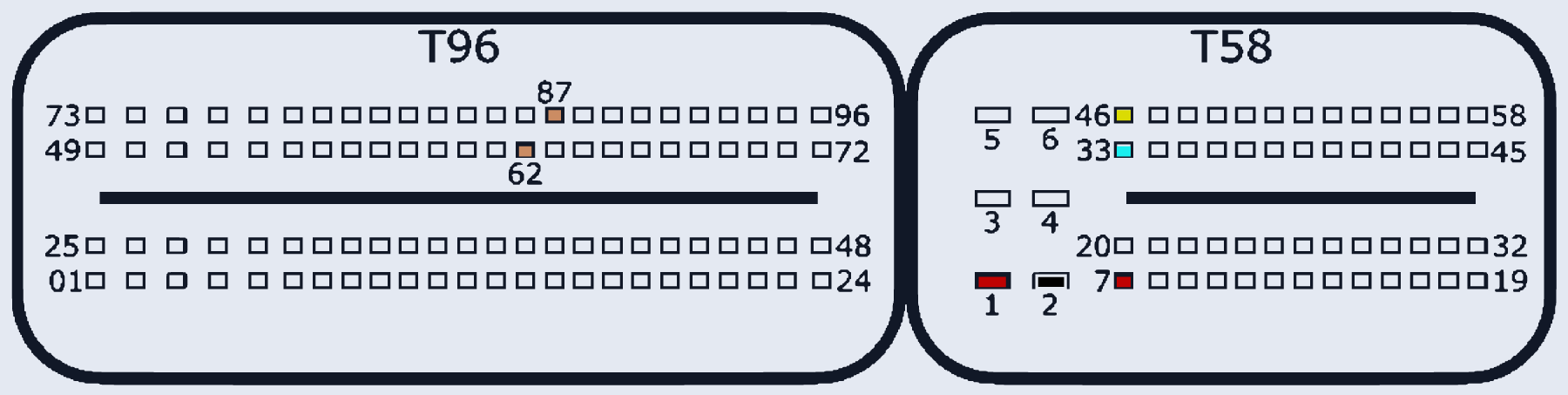

Bosch EDC17C06 TC1766 (BMW)
EDC17C06_TC1766 · MCU TC1766 · разъём T96/T58
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:7 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:33 | |
| CAN-High | T58:46 | |
| GPT (общий/generic) | T96:62, T96:87 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
