Bosch EDC16UC40 (Deutz)
EDC16UC40 · разъём T60/T94
Ставился на: Deutz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:28 | |
| GND (масса) | T94:2 | |
| K-line | T94:25 | |

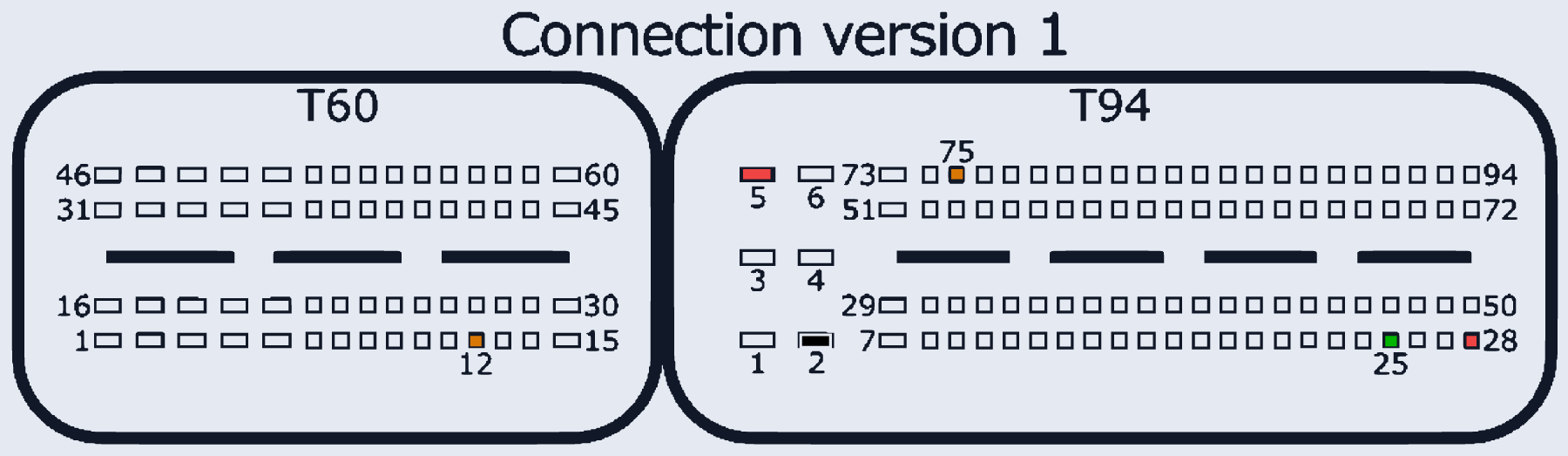

| GPT (общий/generic) | T94:75, T60:12 | Connection version 1 (картинка). Version 2: GPT=T94:75,T60:27 — тот же физический разъём |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
