⚠ Не проверено — сверьте перед использованием
Bosch EDC16CP42 (Nissan)
EDC16CP42 · разъём T60/T94
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:18 | Одинаково во всех 3 версиях |
| GND (масса) | T94:1 | Одинаково во всех 3 версиях |
| K-line | T94:72 | Одинаково во всех 3 версиях |

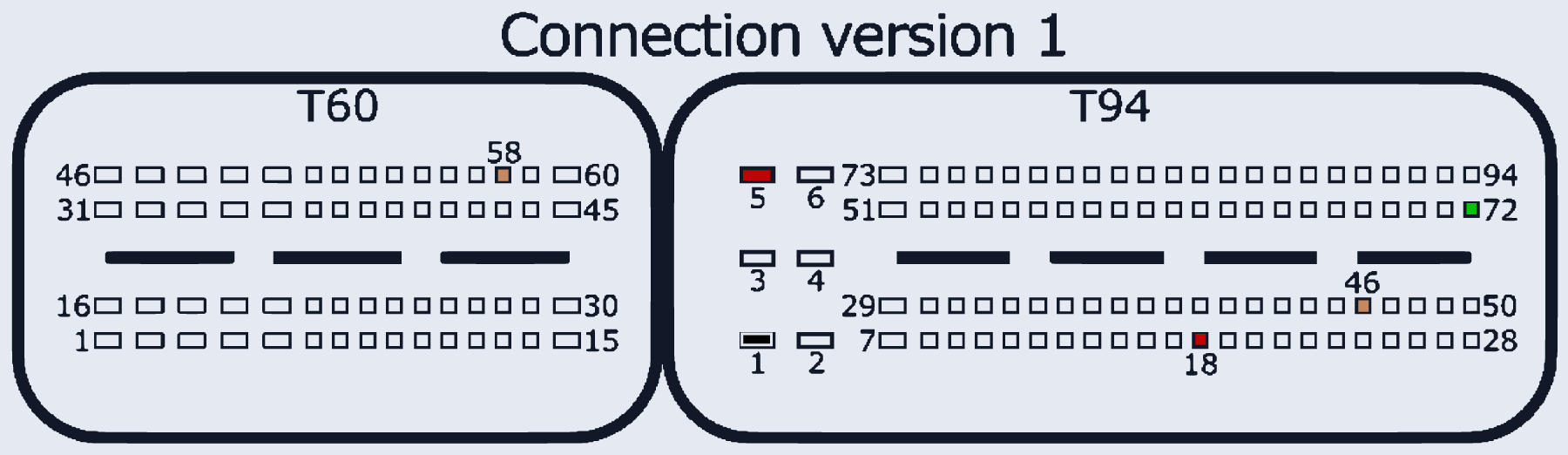

| GPT (общий/generic) | T60:58, T94:46 | Connection version 1 (картинка). Version 2: GPT=T60:58,28. Version 3: GPT=T60:43,T94:46 — тот же физический разъём во всех версиях |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
