Bosch EDC16CP39 (Ford/Jaguar/Land Rover/PSA)

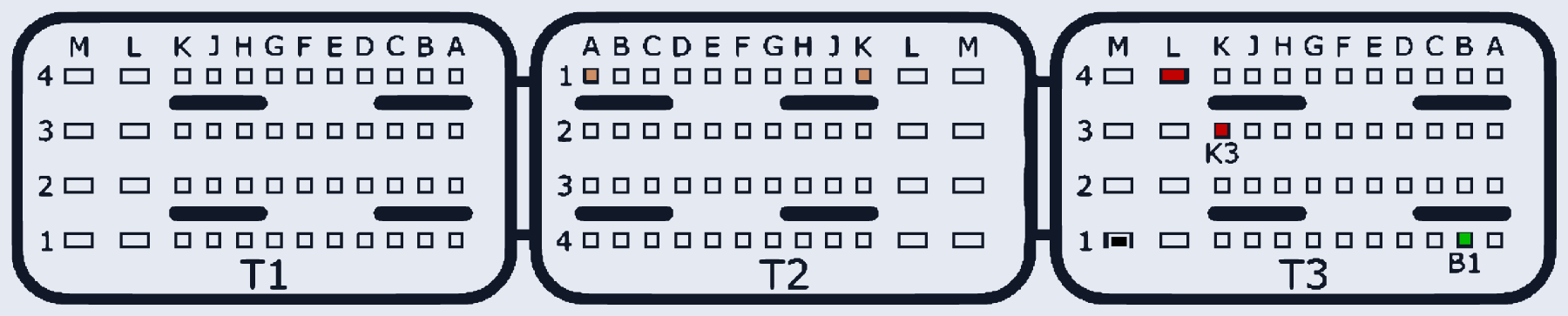

EDC16CP39 · разъём T1/T2/T3
Ставился на: Citroen · Ford · Jaguar · Land Rover · Peugeot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:L4, T3:K3 | |
| GND (масса) | T3:M1 | |
| K-line | T3:B1 | |
| GPT (общий/generic) | T2:A1, T2:K1 |
