Bosch EDC16CP36 (Mercedes-Benz)

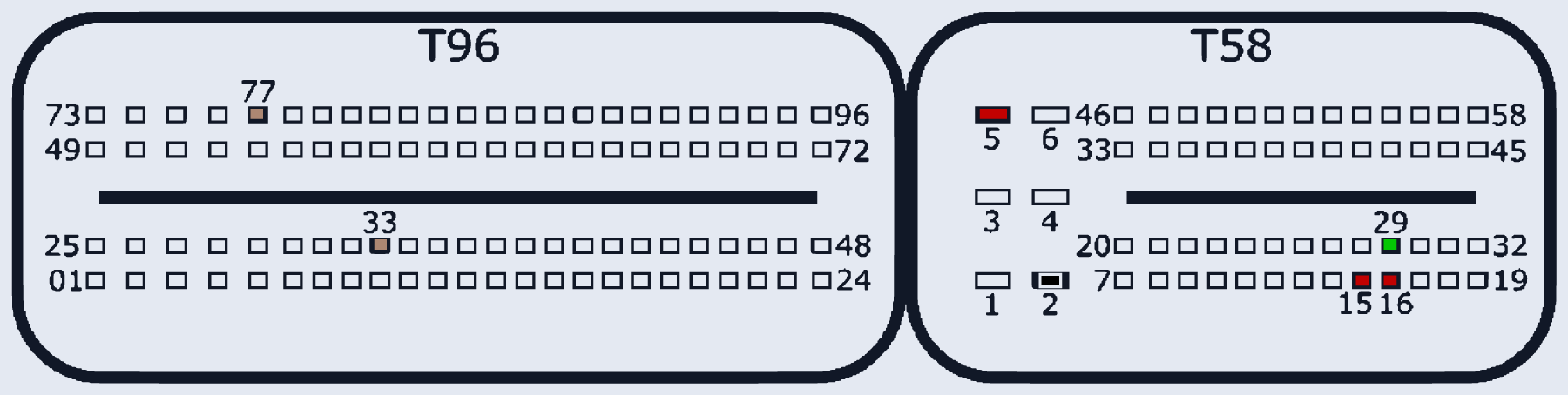

EDC16CP36 · разъём T96/T58
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:15, T58:16 | |
| GND (масса) | T58:2 | |
| K-line | T58:29 | |
| GPT (общий/generic) | T96:33, T96:77 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
