Bosch EDC16CP34 / EDC16U1 / EDC16U31 / EDC16U34 (Kia/Hyundai/VAG)

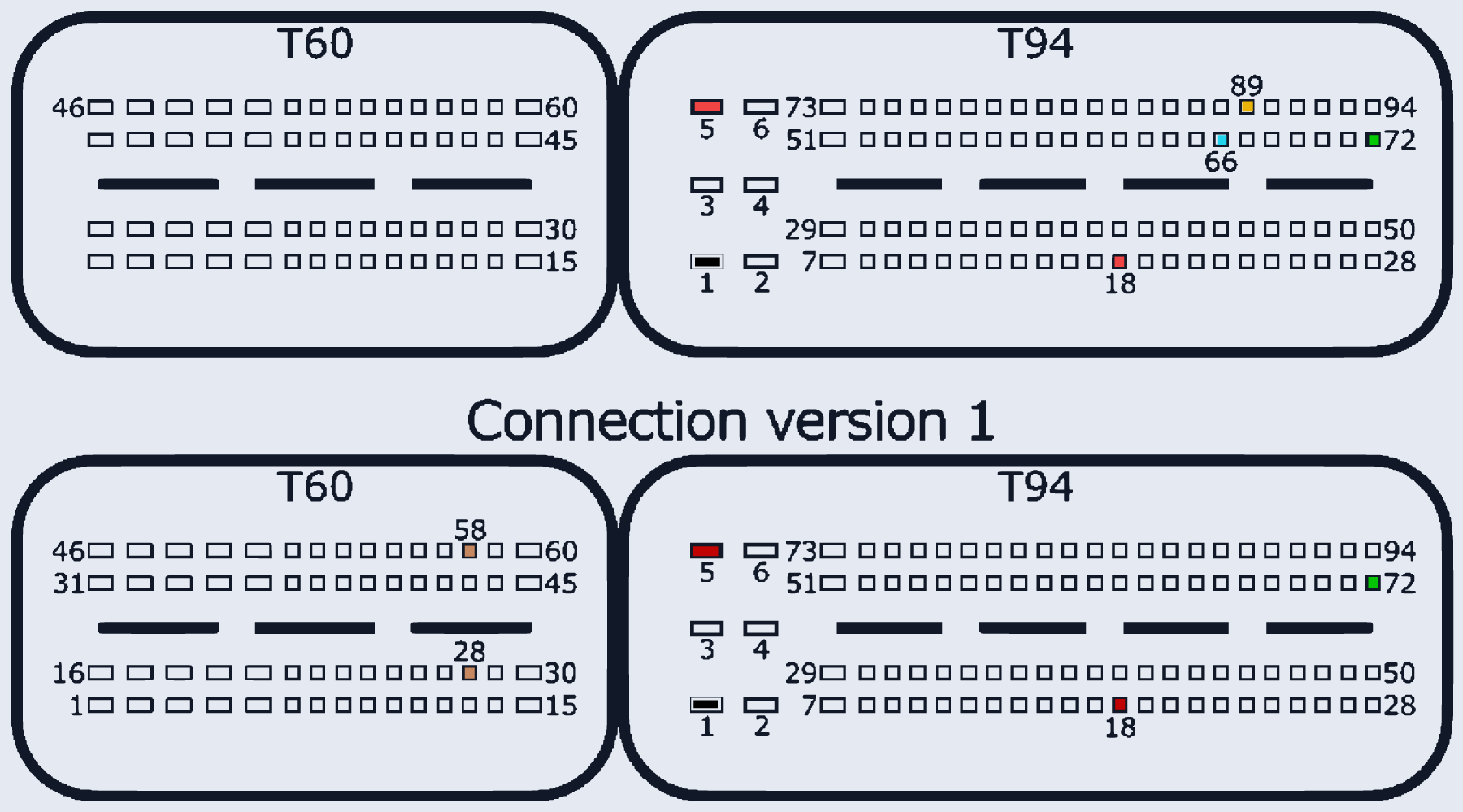

EDC16CP34 · разъём T94
Ставился на: Audi · Hyundai · Kia · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:18 | |
| GND (масса) | T94:1 | |
| K-Line | T94:72 | |
| CAN-Low | T94:66 | |
| CAN-High | T94:89 | |
| GPT (общий/generic) | T60:58, T60:28 | Connection version 1. Version 2: GPT=T60:58,T94:90. Version 3: GPT=T60:28,T94:74 — тот же физический разъём во всех версиях |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
