Bosch EDC16CP33 (Nissan/Renault)
EDC16CP33 · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:M4, T3:D1 | Одинаково во всех 3 версиях |
| GND (масса) | T3:H4 | Одинаково во всех 3 версиях |
| K-line | T3:B4 | Одинаково во всех 3 версиях |

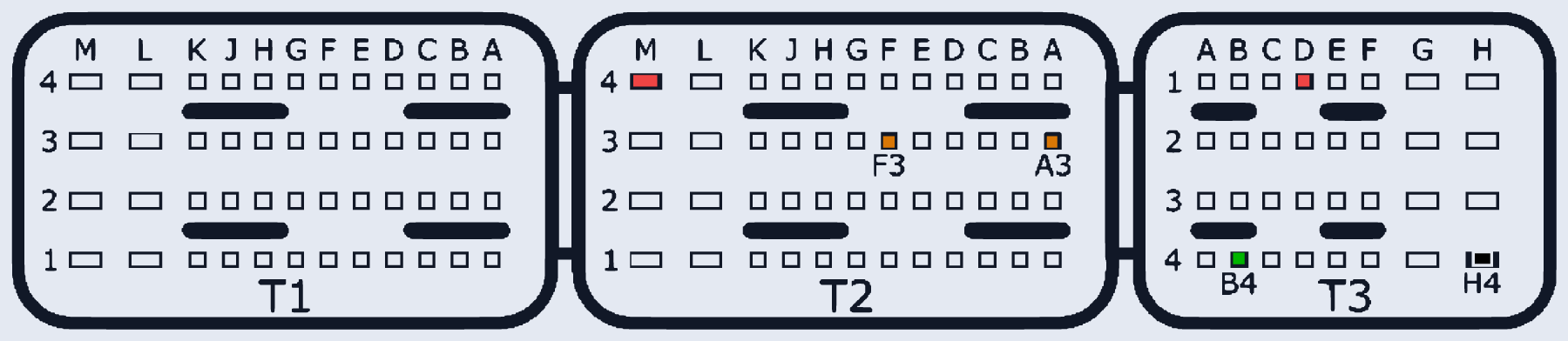

| GPT (общий/generic) | T2:F3, T2:A3 | Connection version 1 (картинка). Version 2: GPT=T1:A4,T2:A3. Version 3 (JDM/RHD): GPT=T1:A4,T2:A3, ВАЖНО: требуется стабилитрон 5.6В (1N4734A/BZX55C5V6/BZX79C5V6) между GPT1 (T1:A4) и GND (T3:H4) |
