Bosch EDC16C9 (GM)
EDC16C9 · разъём T60/T94
Ставился на: GM
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:28 | Одинаково во всех 3 версиях |
| GND (масса) | T94:4 | Одинаково во всех 3 версиях |
| K-line | T94:25 | Одинаково во всех 3 версиях |

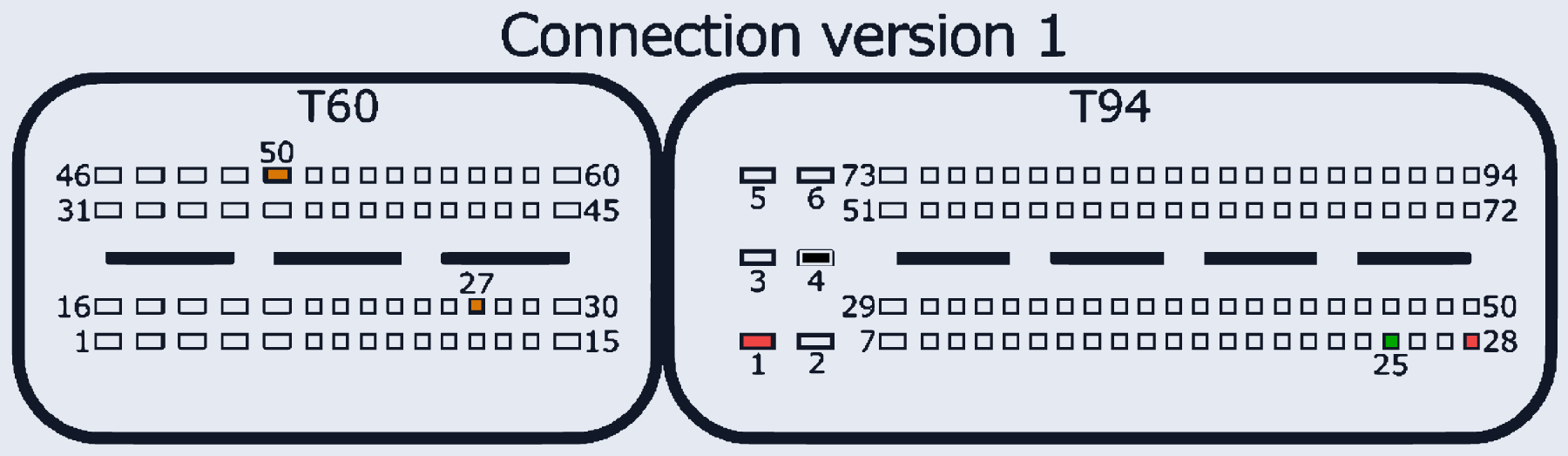

| GPT (общий/generic) | T60:50, T60:27 | Connection version 1 (картинка). Version 2: GPT=T60:50,12. Version 3: GPT=T60:50,42 — тот же физический разъём во всех версиях |
