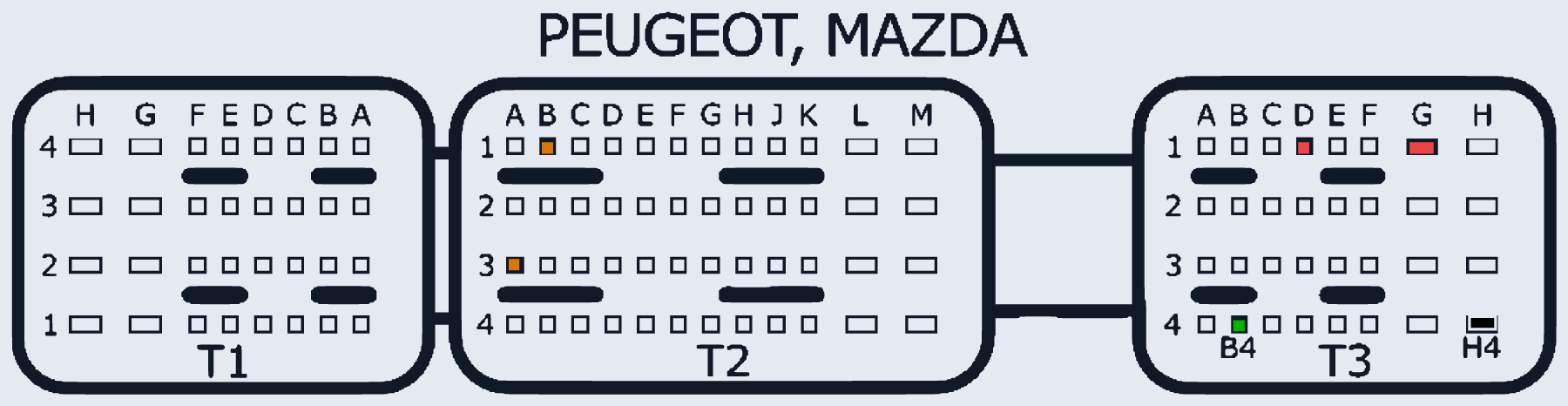

Bosch EDC16C3 (Peugeot/Mazda)
EDC16C3_PM · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | |
| GND (масса) | T3:H4 | |
| K-line | T3:B4 | |
| GPT (общий/generic) | T2:B1, T2:A3 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
