Bosch EDC16C3 (Nissan/Renault/Suzuki)

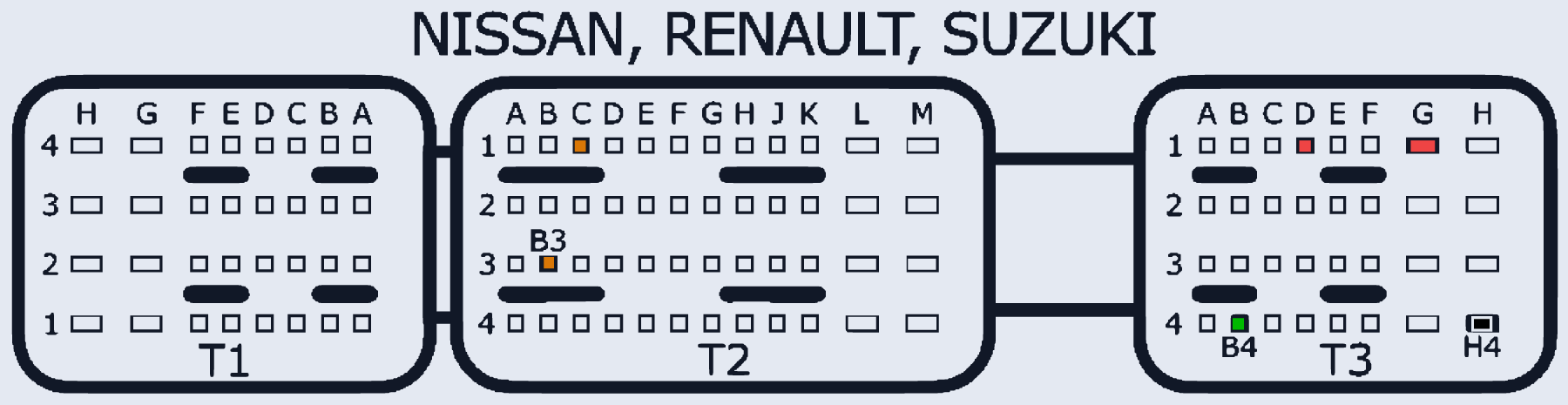

EDC16C3_NRS · разъём T1/T2/T3
Ставился на: Nissan · Renault · Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | |
| GND (масса) | T3:H4 | |
| K-line | T3:B4 | |
| GPT (общий/generic) | T2:C1, T2:B3 |
