Bosch EDC16C39 (Opel/Saab)

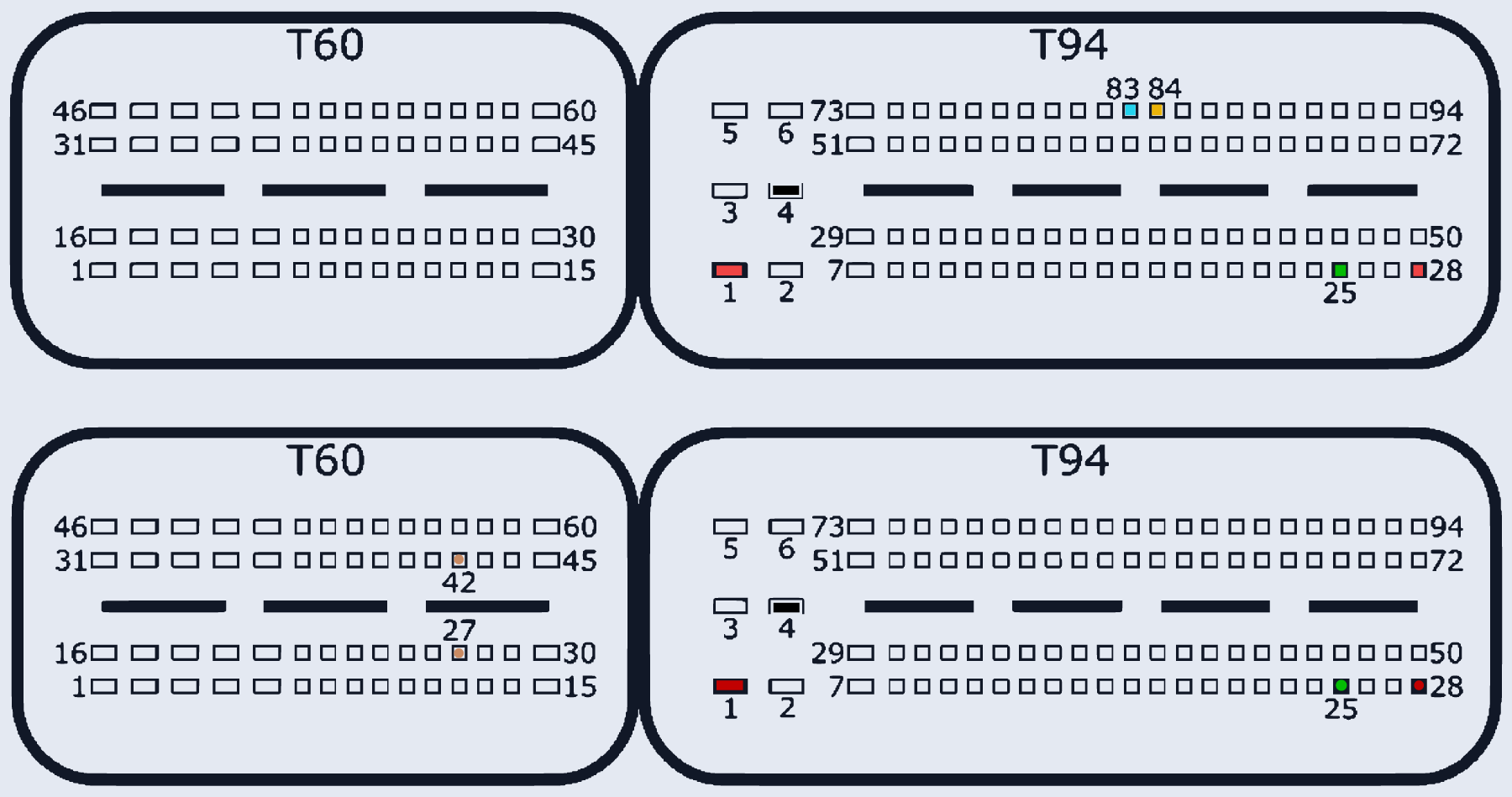

EDC16C39 · MCU MPC562 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:28 | |
| GND (масса) | T94:4 | |
| K-Line | T94:25 | |
| CAN-Low | T94:83 | |
| CAN-High | T94:84 | |
| GPT (общий/generic) | T60:42, T60:27 | Version 1/3/4/6 (одинаковый GPT). Version 2: GPT=T60:50,37. Version 5: GPT=T60:50,12 — тот же физический разъём во всех версиях |
