Bosch EDC16C36 (Renault)

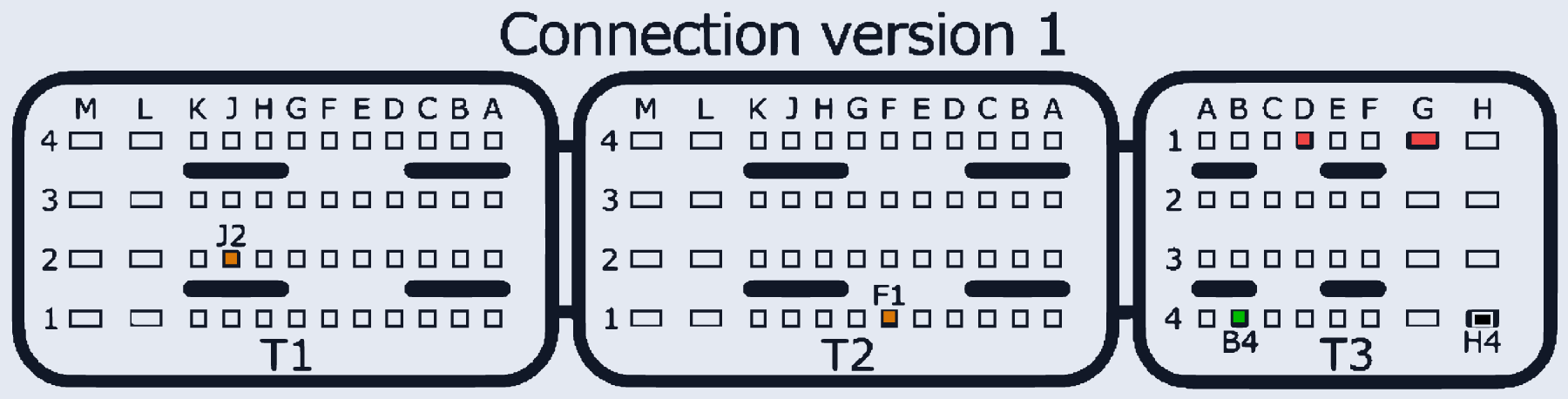

EDC16C36 · разъём T1/T2/T3
Ставился на: Renault
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | Одинаково во всех 3 версиях |
| GND (масса) | T3:H4 | Одинаково во всех 3 версиях |
| K-line | T3:B4 | Одинаково во всех 3 версиях |
| GPT (общий/generic) | T1:J2, T2:F1 | Connection version 1 (картинка) и version 3 (идентичны). Version 2: GPT=T1:J2,T2:E1 — ВАЖНО: требуется конденсатор 10-47 мкФ 50В на линии E1 GPT |
