Bosch EDC16C32 (Mercedes-Benz)
EDC16C32 · разъём T96/T58
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:41 | |
| GND (масса) | T58:2 | |
| K-line | T58:43 | |

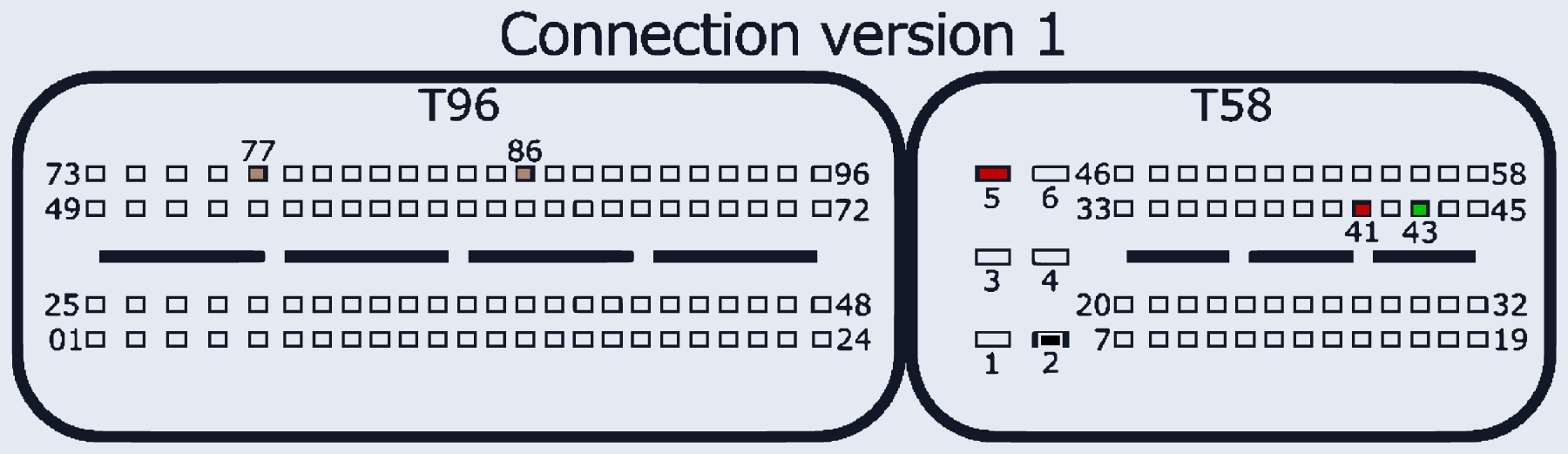

| GPT (общий/generic) | T96:77, T96:86 | Connection version 1 (картинка). Version 2: GPT=T96:77,33 |
