Bosch EDC16C31 (Volvo)
EDC16C31_VOLVO · разъём T96/T58
Ставился на: Volvo
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:41 | Одинаково во всех 3 версиях |
| GND (масса) | T58:2 | Одинаково во всех 3 версиях |
| K-line | T58:43 | Одинаково во всех 3 версиях |

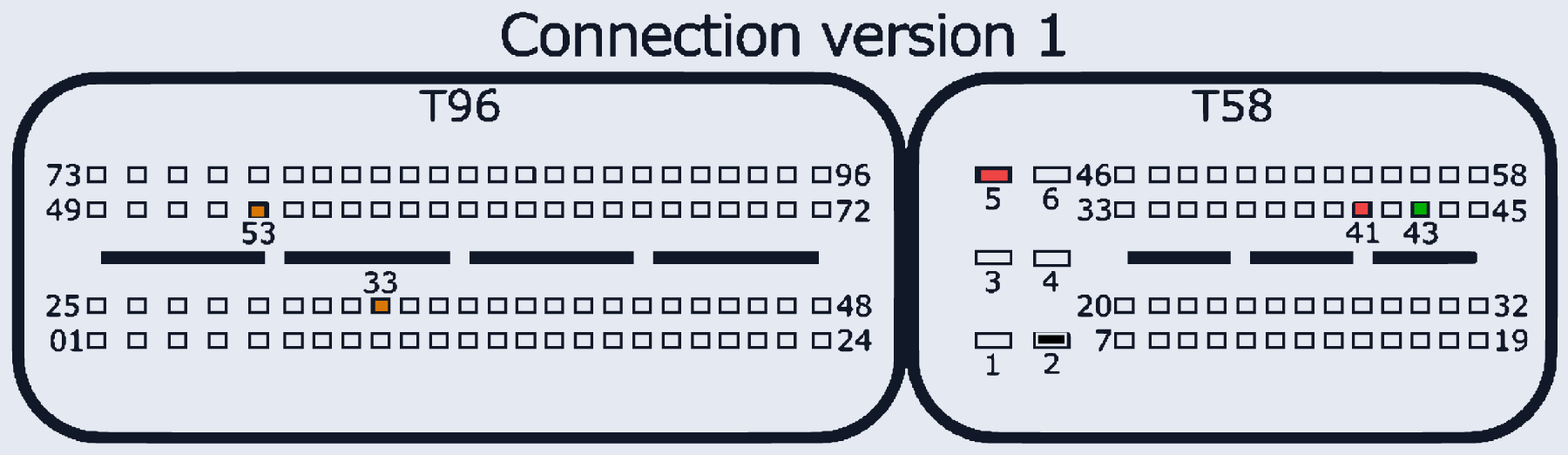

| GPT (общий/generic) | T96:33, T96:53 | Connection version 1 (картинка). Version 2: GPT=T96:66,77. Version 3: GPT=T96:33,77 — тот же физический разъём во всех версиях |
