Bosch EDC16C2 (Chrysler/Mercedes-Benz)
EDC16C2 · разъём T96/T58
Ставился на: Chrysler · Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:19 | Одинаково во всех 4 версиях |
| GND (масса) | T58:2 | Одинаково во всех 4 версиях |
| K-line | T58:31 | Одинаково во всех 4 версиях |

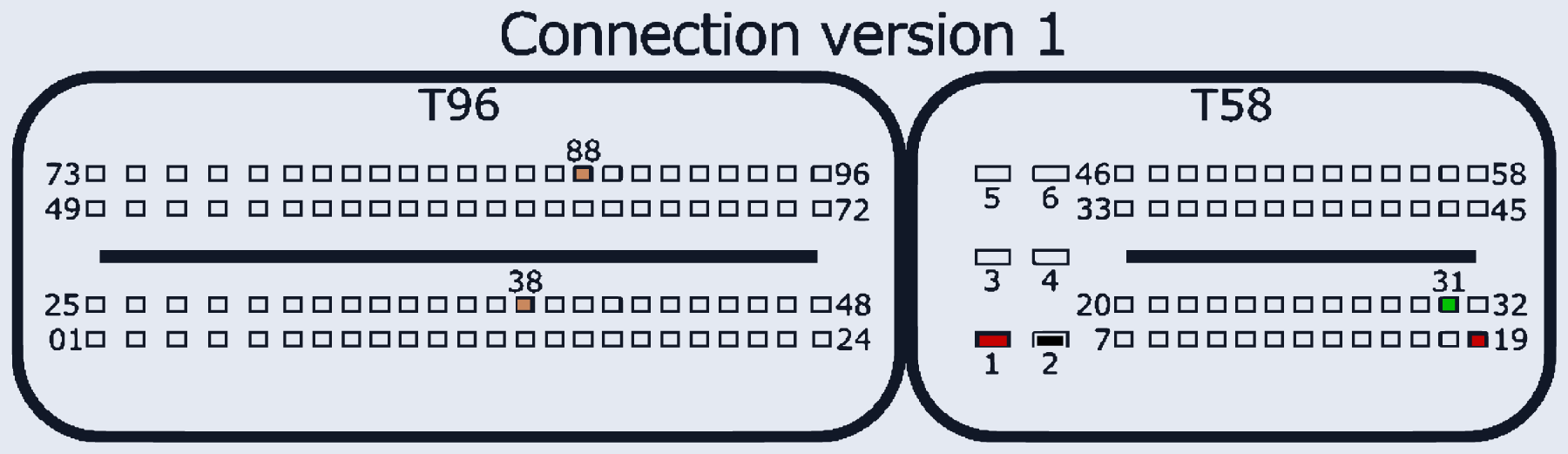

| GPT (общий/generic) | T96:88, T96:38 | Connection version 1 (картинка) и version 4 (идентичны). Version 2: GPT=T96:85,66. Version 3: GPT=T96:31,11 — тот же физический разъём во всех версиях |
