Bosch EDC16C10 (Toyota)

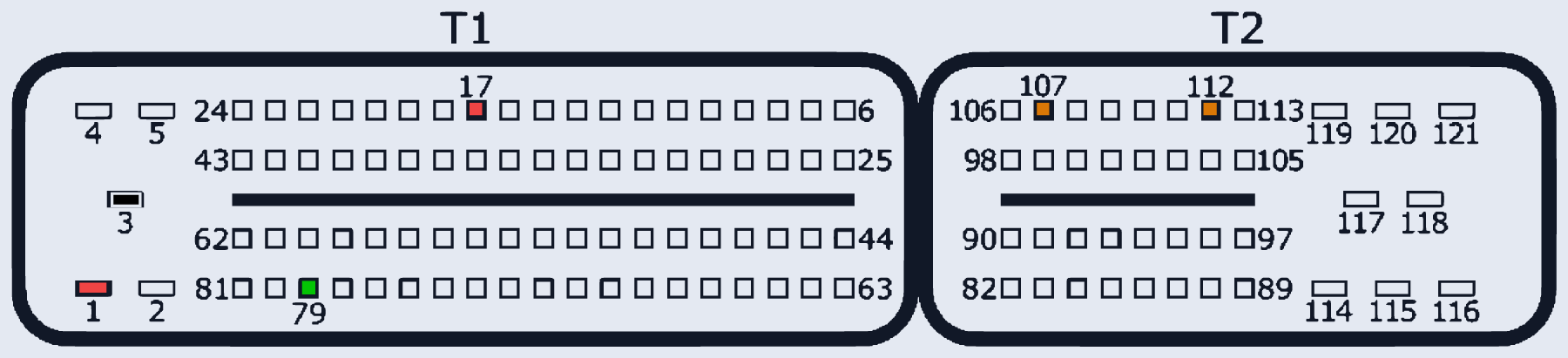

EDC16C10 · разъём T1/T2
Ставился на: Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:1, T1:17 | |
| GND (масса) | T1:3 | |
| K-line | T1:79 | |
| GPT (общий/generic) | T2:107, T2:112 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
