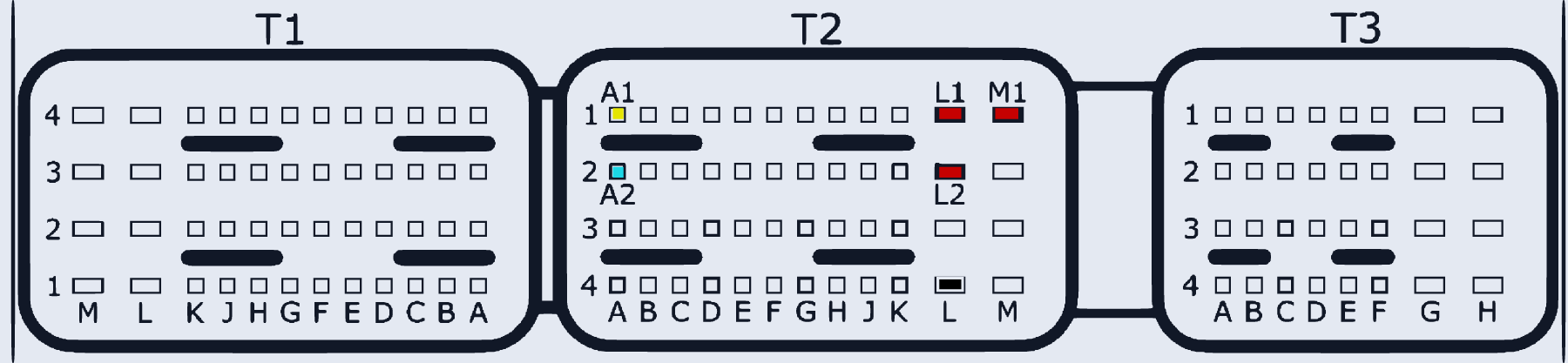

Easy U3.6/U3D/U3E (LPG/CNG, China, generic)
EASY_U36 · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:L1, T2:L2, T2:M1 | |
| GND (масса) | T2:L4 | |
| CAN-Low | T2:A2 | |
| CAN-High | T2:A1 |
