Easy U2/U2W (LPG/CNG, China, generic)

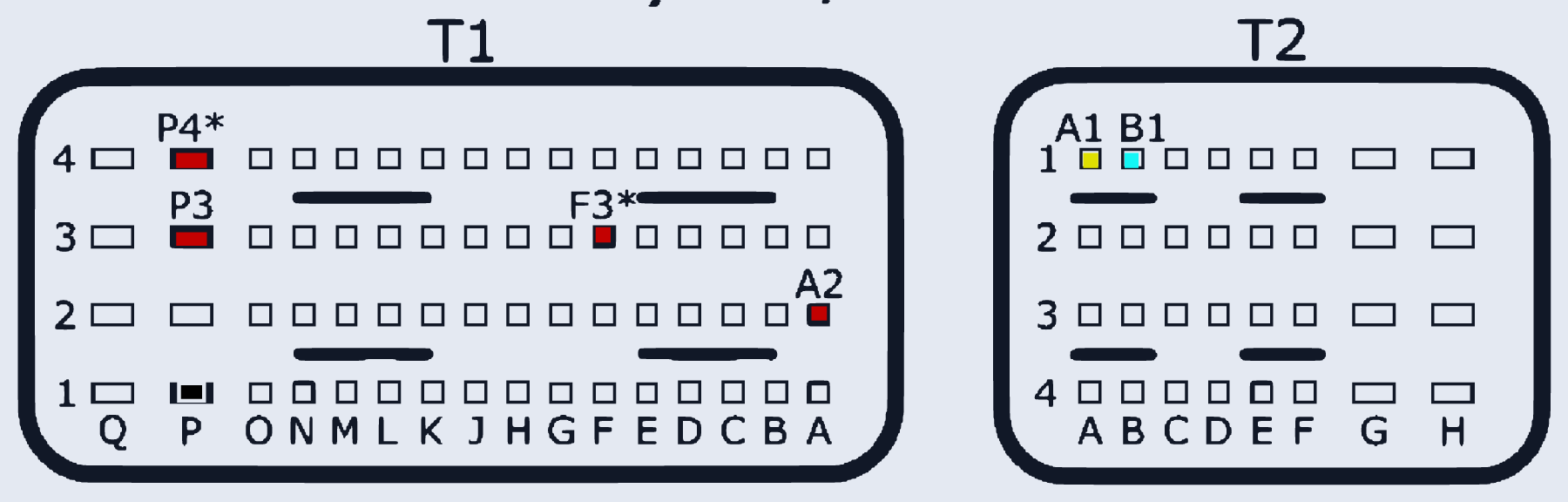

EASY_U2_U2W · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:P3, T1:A2 | |
| GND (масса) | T1:P1 | |
| CAN-Low | T2:B1 | |
| CAN-High | T2:A1 | |
| KL30 +12 (доп., опционально) | T1:P4, T1:F3 | Optional/При необходимости |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
