EasyU SDI (LPG/CNG, China, generic)

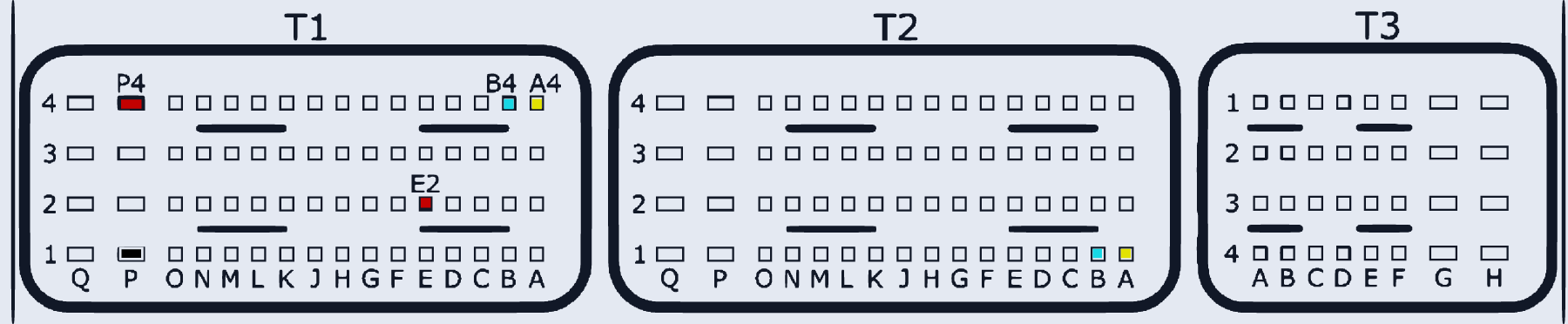

EASYU_SDI · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:P4, T1:E2 | |
| GND (масса) | T1:P1 | |
| CAN-Low | T1:B4, T2:B1 | |
| CAN-High | T1:A4, T2:A1 |
