DQ500 (0BT, 0BH) TCU

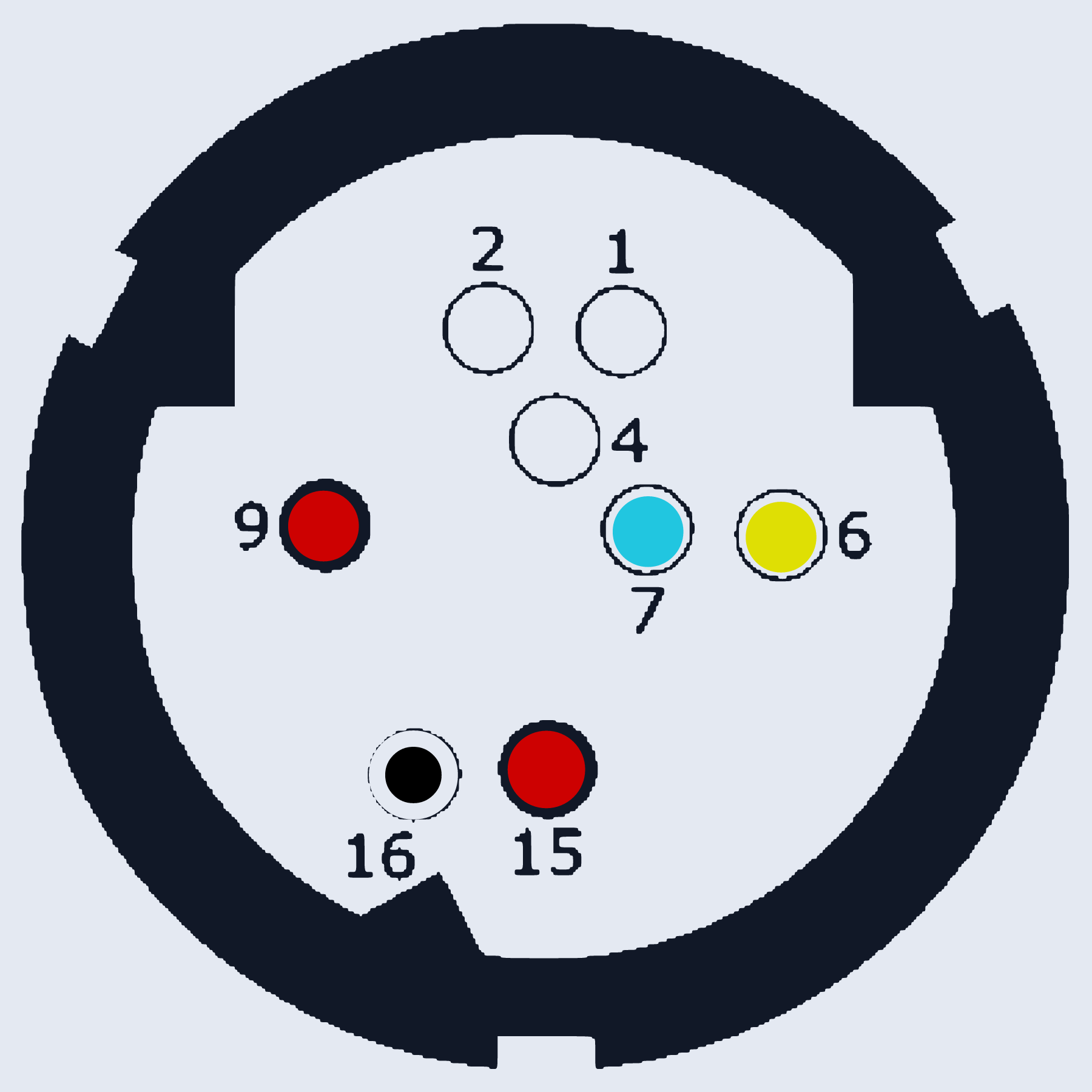

DQ500_0BT_0BH_TCU · разъём T1
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 9, 15 | на пин 9 требуется неотключаемое питание (Apply permanent power to pin 9) |
| GND (масса) | 16 | |
| CAN-Low | 7 | |
| CAN-High | 6 |
