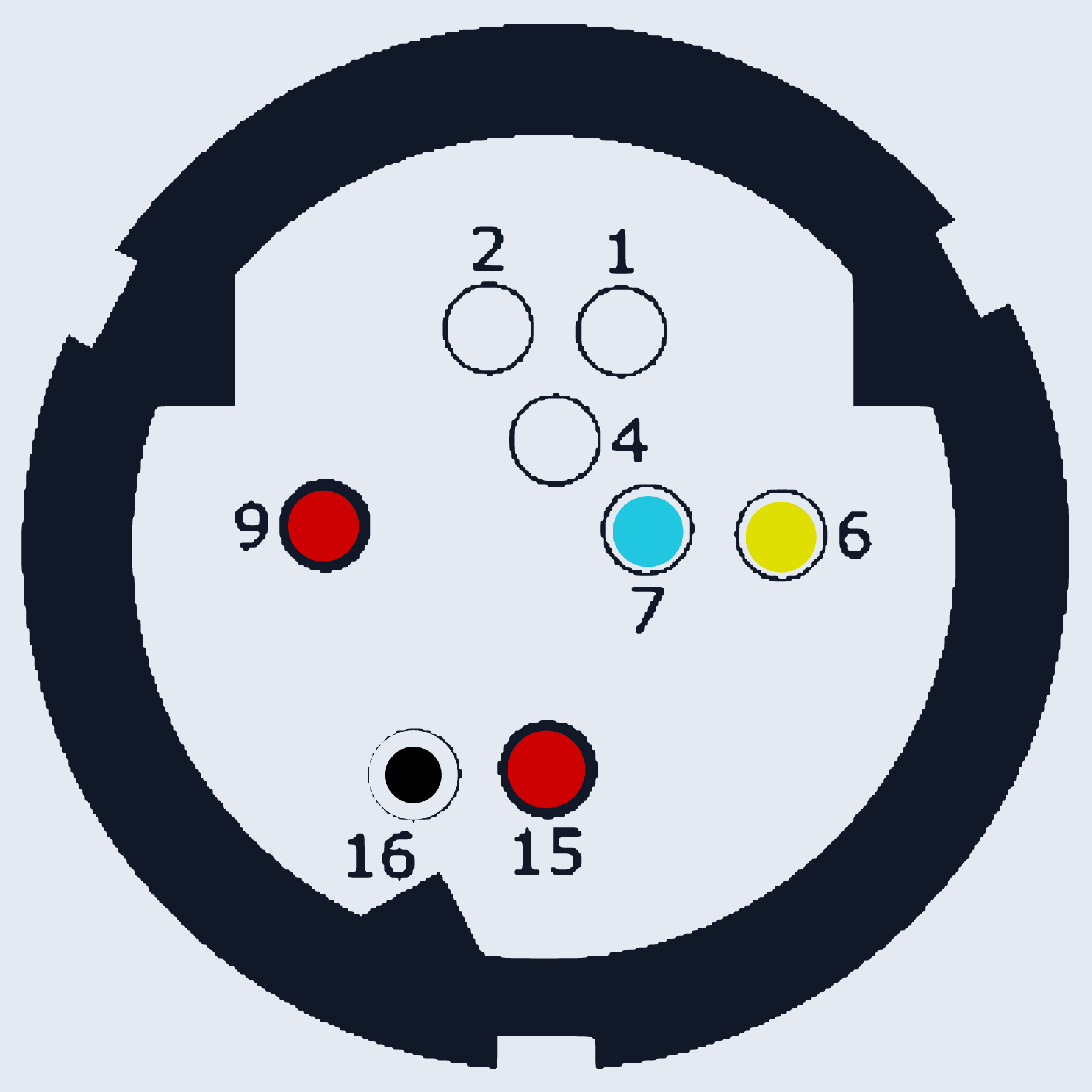

VAG DQ380/DQ381/DQ500 DSG мехатроник (TCU)
DQ500
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt, неотключаемое!) | 9, 15 | |
| GND (масса) | 16 | |
| CAN-Low | 7 | |
| CAN-High | 6 |
