DQ400 TCU

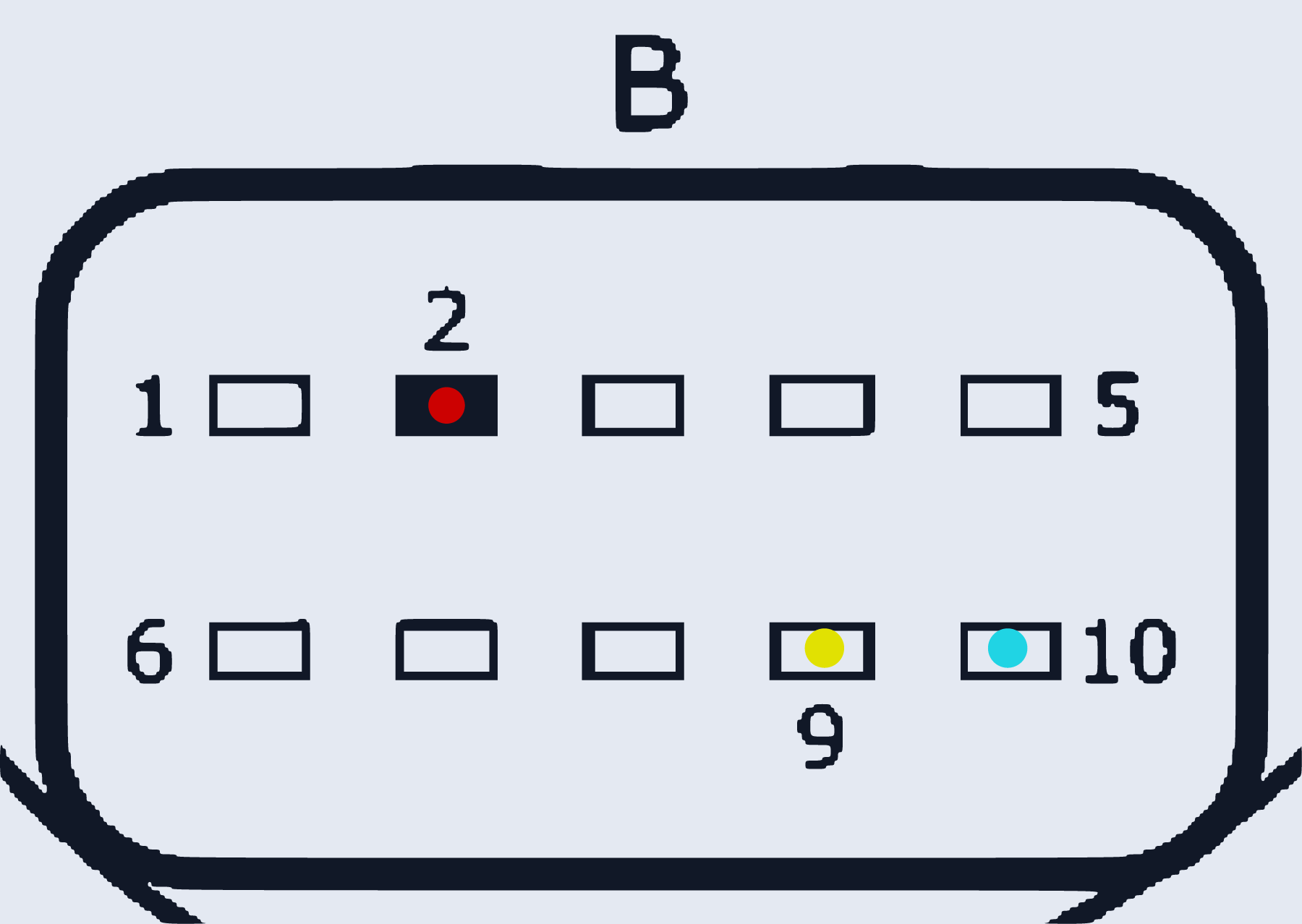

DQ400_TCU · разъём A/B
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:2, B:2 | |
| GND (масса) | A:1 | |
| CAN-Low | B:10 | |
| CAN-High | B:9 |
