DL501 (0B5) TCU (Audi)

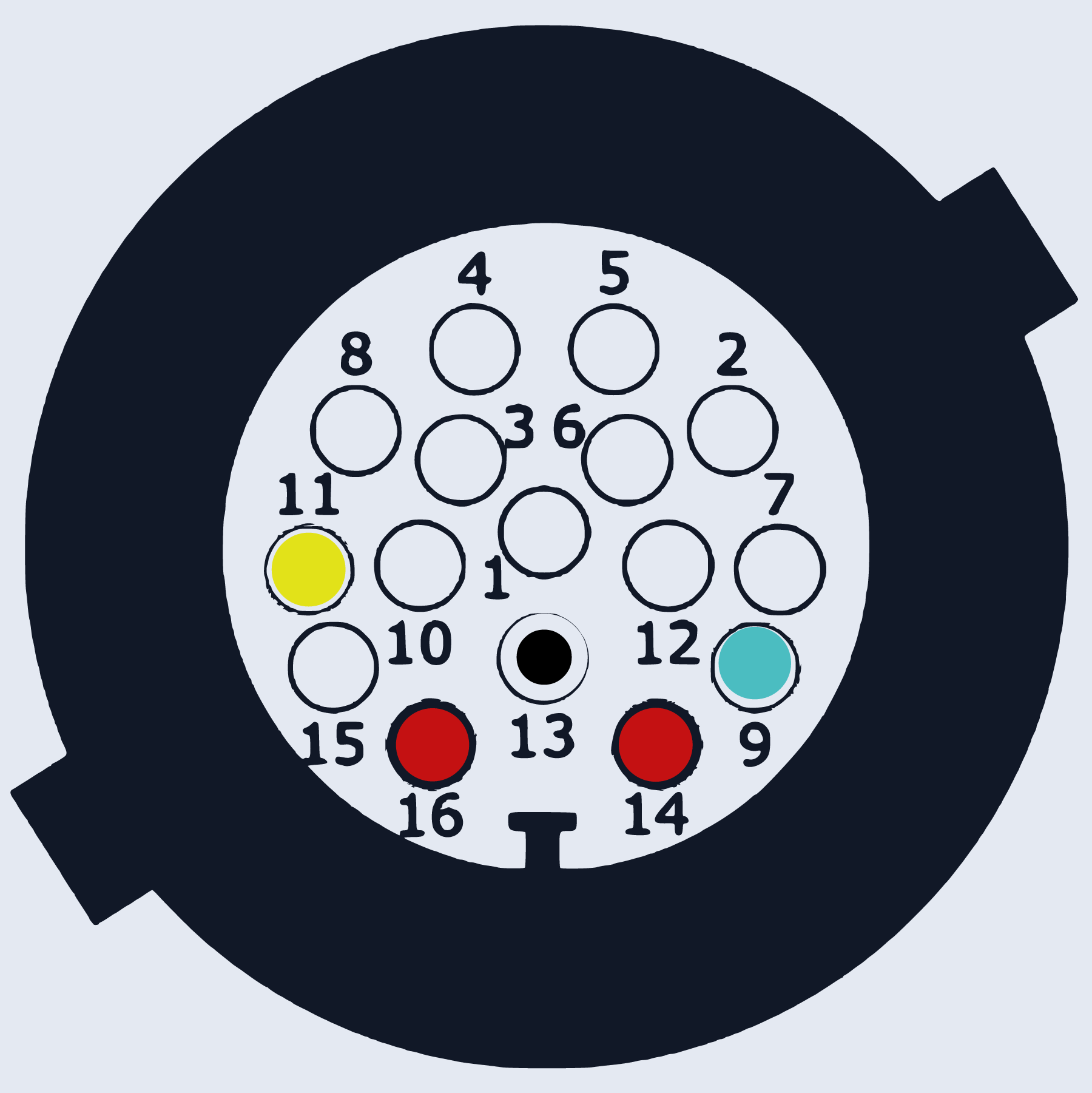

DL501_0B5_TCU · разъём T1
Ставился на: Audi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 16, 14 | |
| GND (масса) | 13 | |
| CAN-Low | 9 | |
| CAN-High | 11 |
