DKG436 Gen2 TCU (BMW)

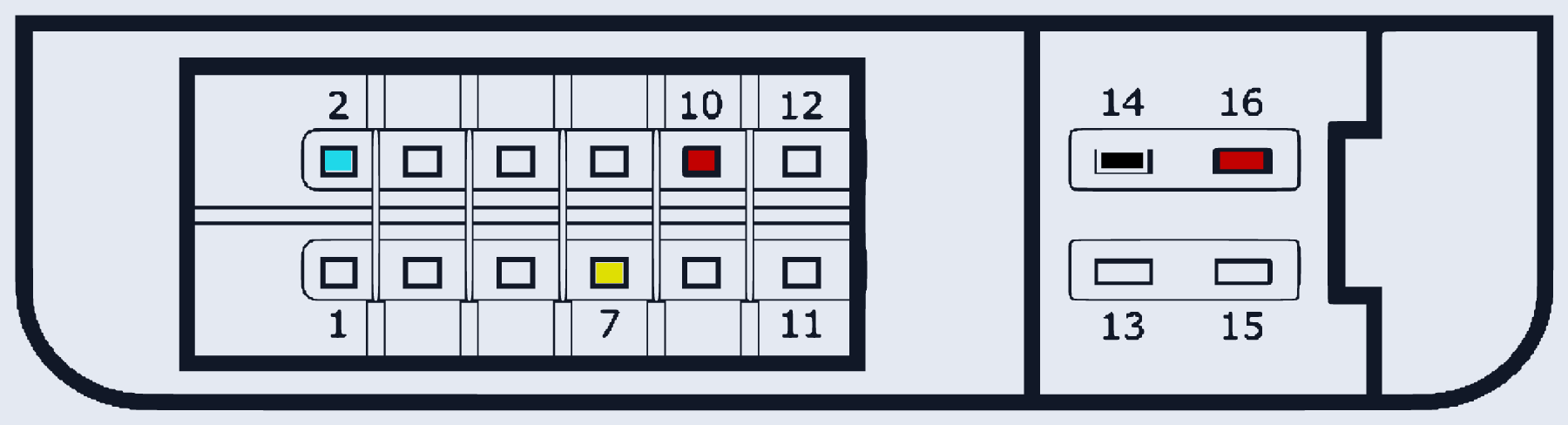

DKG436_GEN2_TCU · разъём T1/T2
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 10, 16 | |
| GND (масса) | 14 | |
| CAN-Low | 2 | |
| CAN-High | 7 |
