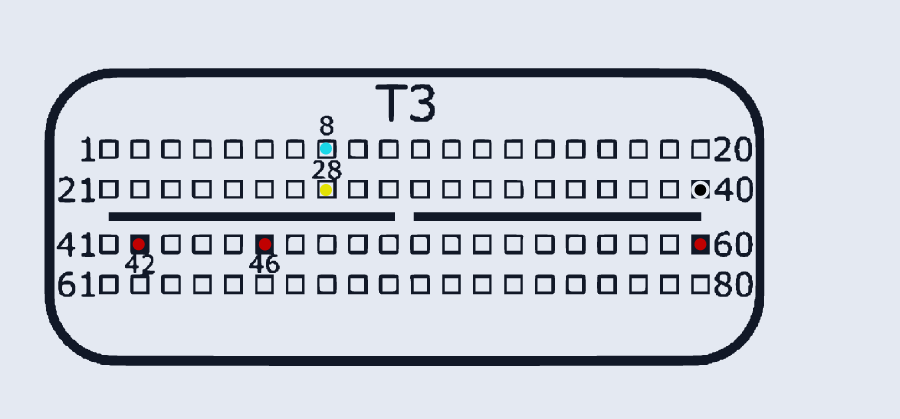

Denso Truck E6 (SH725xx/1N83M) (Hino/Kia/Hyundai)
DENSO_TRUCK_E6 · MCU SH725xx/1N83M · разъём T1/T2/T3
Ставился на: Hino · Hyundai · Kia
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:42, T3:46, T3:60 | |
| GND (масса) | T3:40 | |
| CAN-Low | T3:8 | |
| CAN-High | T3:28 |
