Denso E6 (SH72543R, Hyundai)

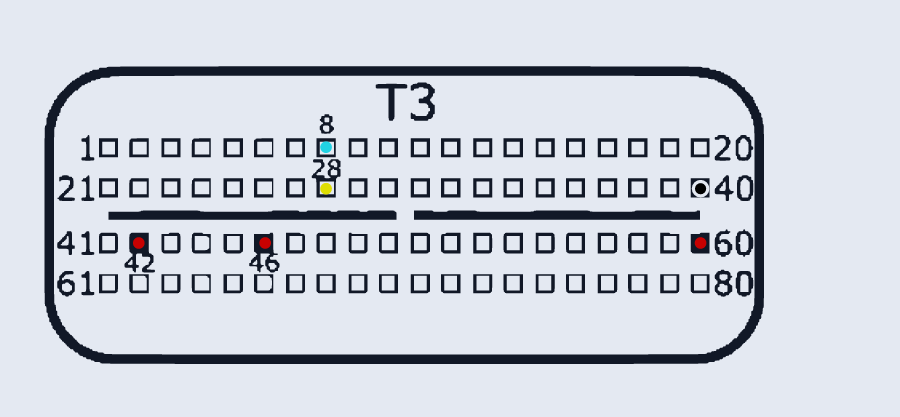

DENSO_E6_SH72543R · разъём T1/T2/T3
Ставился на: Hyundai
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:42, T3:46, T3:60 | |
| GND (масса) | T3:40 | |
| CAN-Low | T3:8 | |
| CAN-High | T3:28 |
