Delphi DCM7.24 (Yuchai)

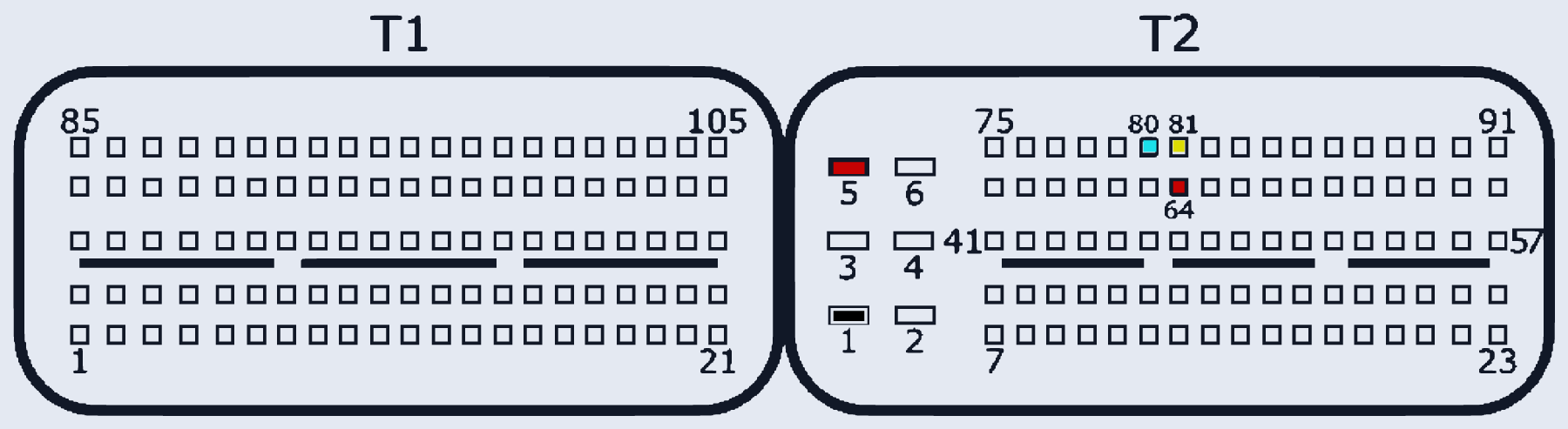

DELPHI_DCM7_24_YUCHAI · разъём T1/T2
Ставился на: Yuchai
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:5, T2:64 | |
| GND (масса) | T2:1 | |
| CAN-Low | T2:80 | Version 1 (картинка). Version 2: CAN-L=T2:15 — тот же физический разъём |
| CAN-High | T2:81 | Version 1 (картинка). Version 2: CAN-H=T2:14 — тот же физический разъём |
