Delphi DCM7.24 (JCB)

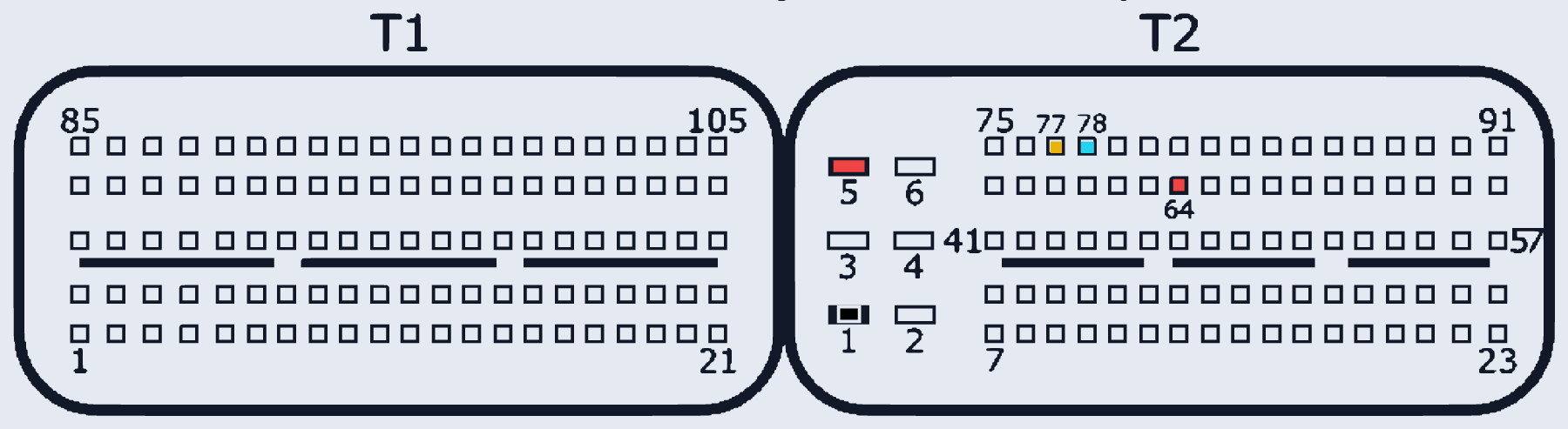

DELPHI_DCM7_24_JCB · разъём T1/T2
Ставился на: JCB
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:5, T2:64 | |
| GND (масса) | T2:1 | Режим Recovery: доп. GND=T1:38,93 — тот же физический разъём |
| CAN-Low | T2:78 | |
| CAN-High | T2:77 | |
| Перемычка Recovery T2:53—T2:63 | T2:53, T2:63 | Только для режима Recovery: замкнуть T2:53 и T2:63 между собой перемычкой |
