Delphi DCM6.2 (VAG)
DELPHI_DCM6.2 · разъём T60/T94
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:87 | |

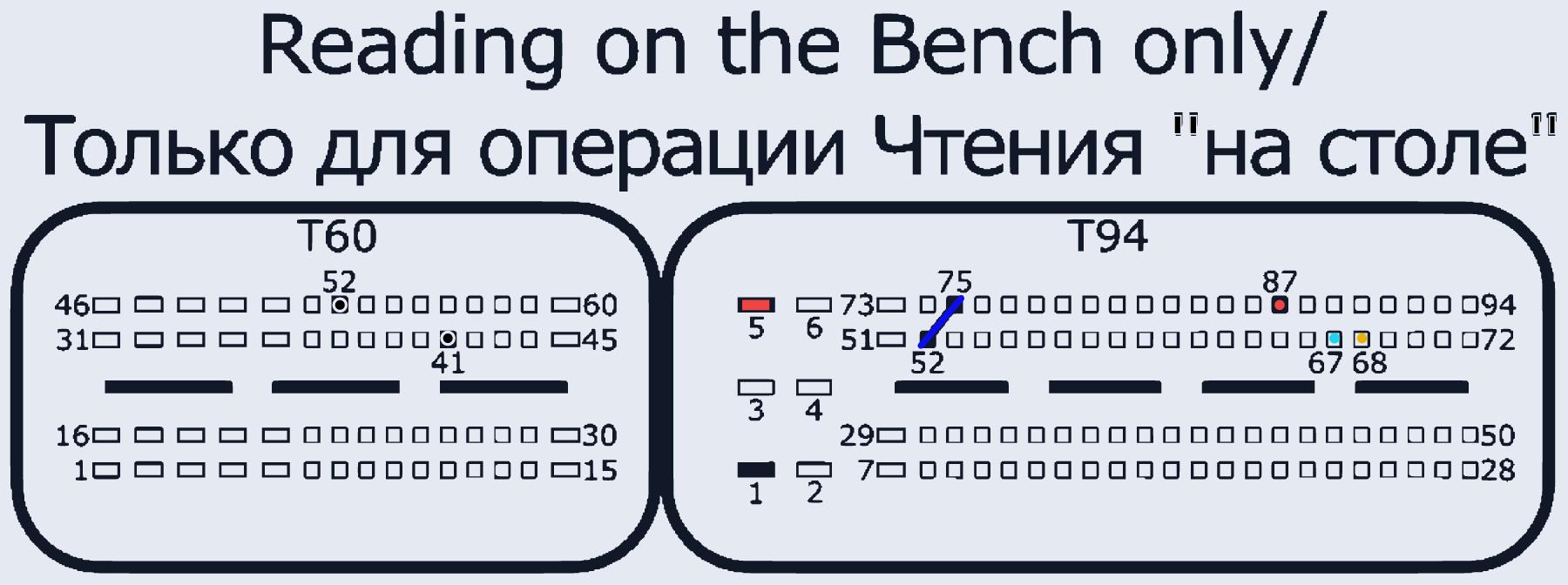

| GND (масса) | T60:52, T60:41, T94:1 | Режим Reading only (картинка): T60:52. Режим Writing/Recovery: T60:54 вместо T60:52 (T60:41 и T94:1 одинаковы в обоих режимах) — тот же физический разъём |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| Перемычка T94:52—T94:75 | T94:52, T94:75 | ОБЯЗАТЕЛЬНО замкнуть T94:52 и T94:75 между собой перемычкой для работы в обоих режимах (Reading и Writing/Recovery) |
