Delphi DCM2.7AP (India, Mahindra)

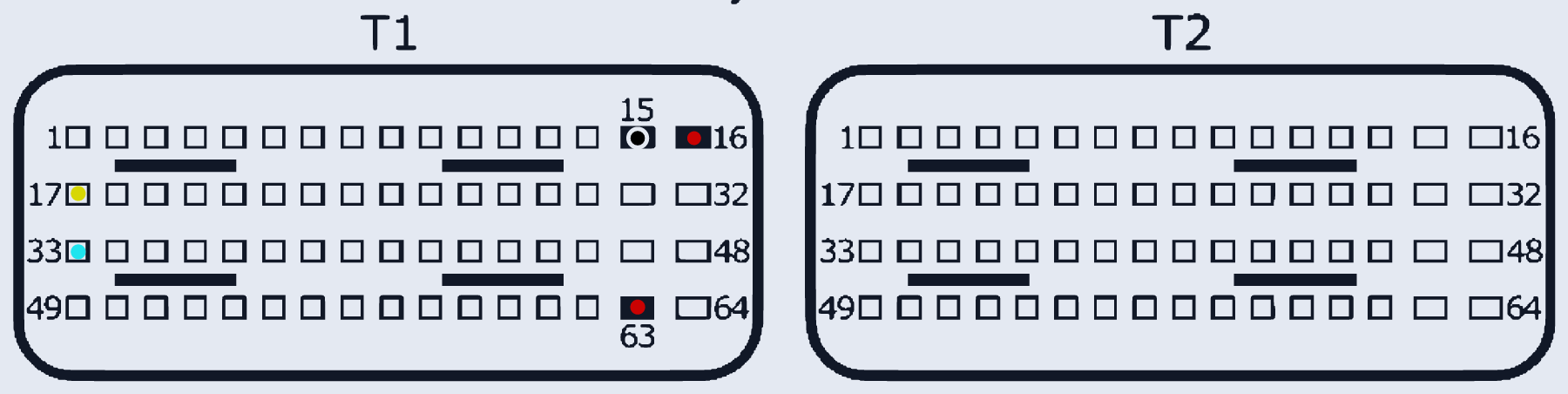

DELPHI_DCM2_7AP · разъём T1/T2
Ставился на: Mahindra
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:16, T1:63 | |
| GND (масса) | T1:15 | Режим Bench/Recovery: доп. GND=T2:21,59 — тот же физический разъём |
| CAN-Low | T1:33 | |
| CAN-High | T1:17 | |
| Перемычка Recovery T1:59—T1:60 | T1:59, T1:60 | Только для режима Bench/Recovery: соединить между собой T1.59 и T1.60 |
