Delphi DCM2.5 (India, ALL)

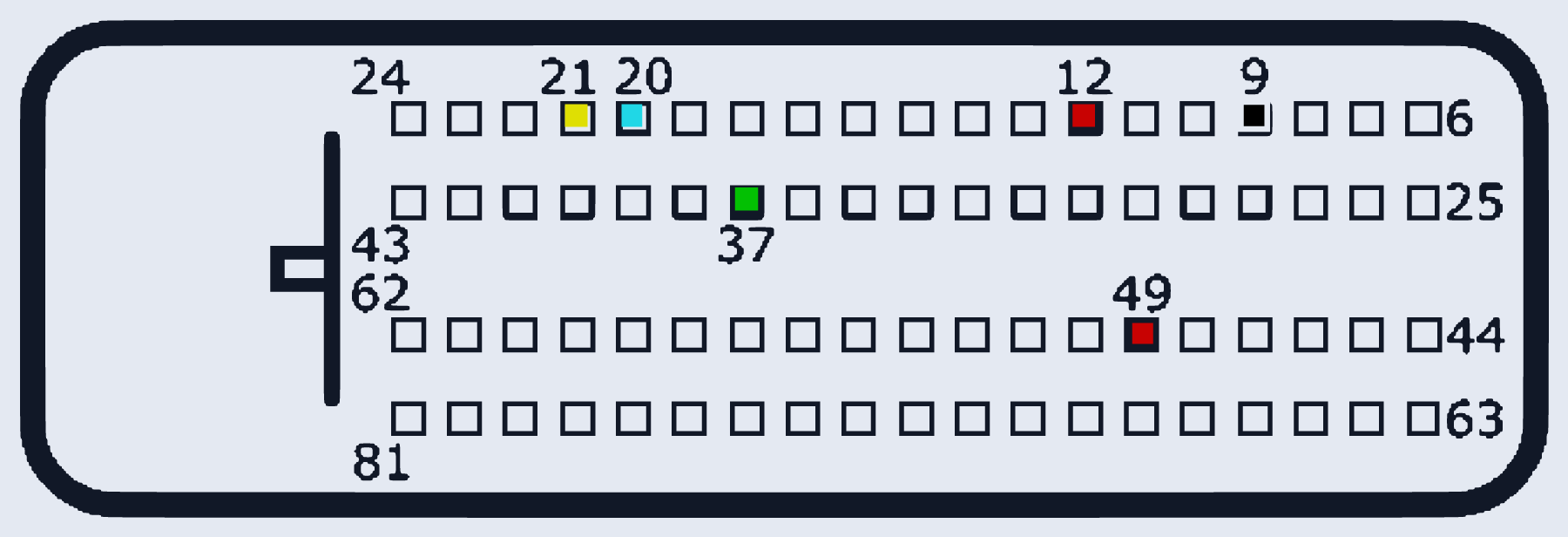

DELPHI_DCM2_5 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 12, 49 | |
| GND (масса) | 9 | |
| CAN-Low | 20 | |
| CAN-High | 21 | |
| K-Line | 37 | Not used |
