Bosch DCU17PC43 (KV6A) (AdBlue Control Unit, Ford) — не Engine Control Unit

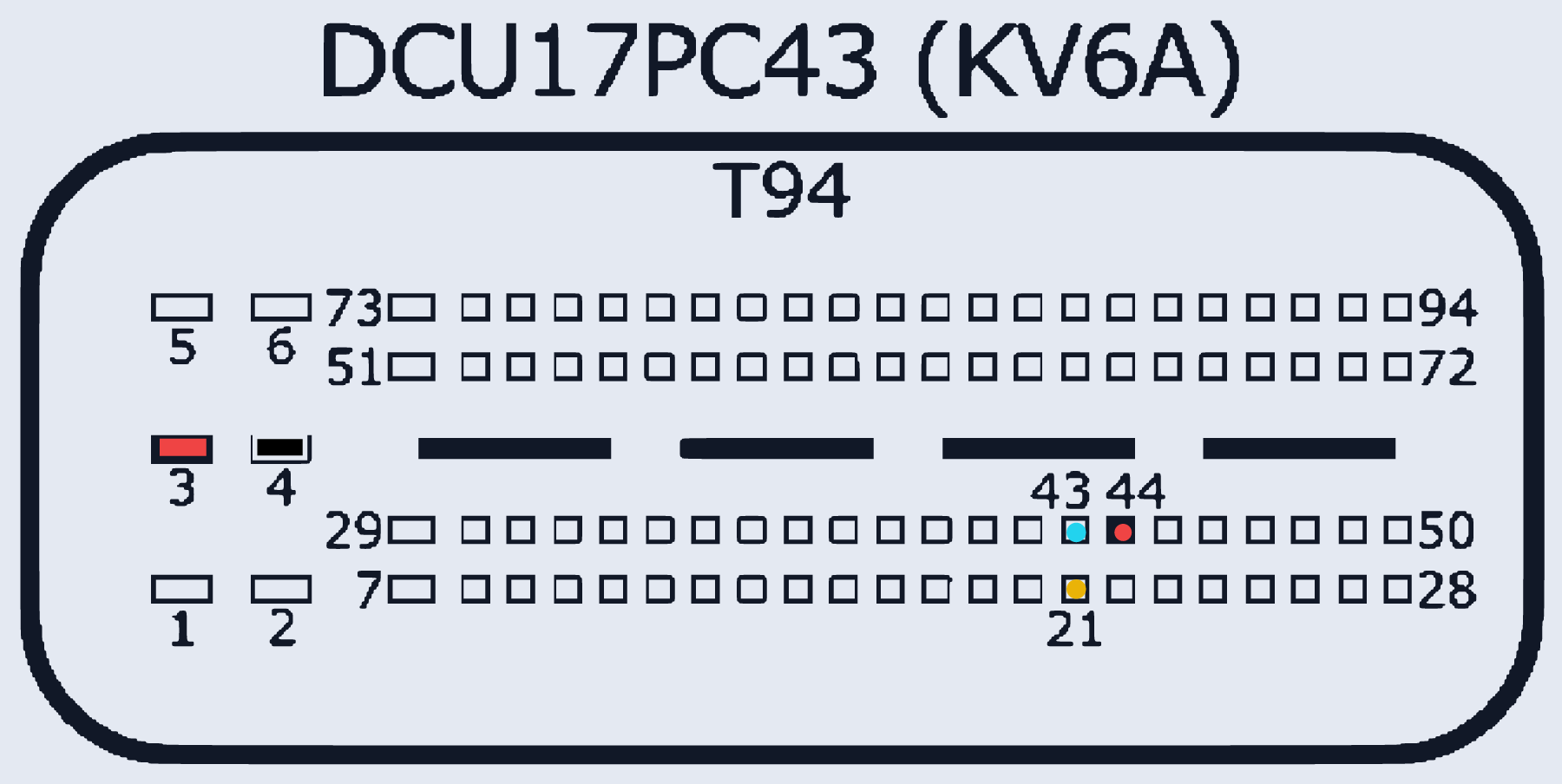

DCU17PC43_KV6A · разъём T94
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 3, 44 | |
| GND (масса) | 4 | |
| CAN-Low | 43 | |
| CAN-High | 21 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
