Bosch DCU17PC42/PC43 TC1724 (AdBlue Control Unit)
DCU17PC42_PC43_TC1724 · MCU TC1724 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 3, 44 | Одинаково во всех 3 версиях |
| GND (масса) | 4 | Одинаково во всех 3 версиях |
| CAN-Low | 43 | Одинаково во всех 3 версиях |
| CAN-High | 21 | Одинаково во всех 3 версиях |

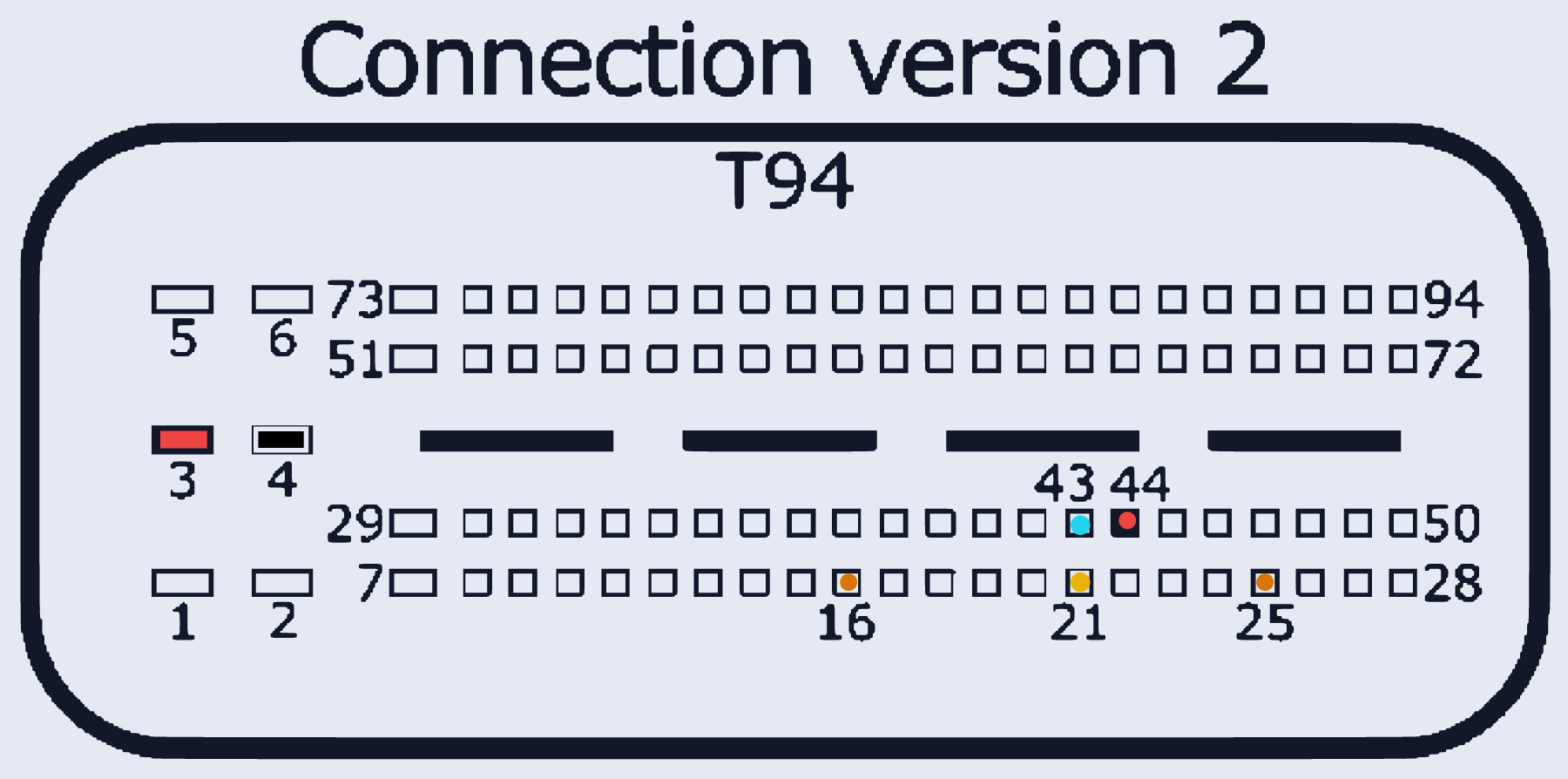

| GPT (общий/generic) | 16, 62 | Connection version 1 (картинка). Version 2: GPT=16,25. Version 3: GPT=38,62 |
