Bosch DCU17PC42/PC43

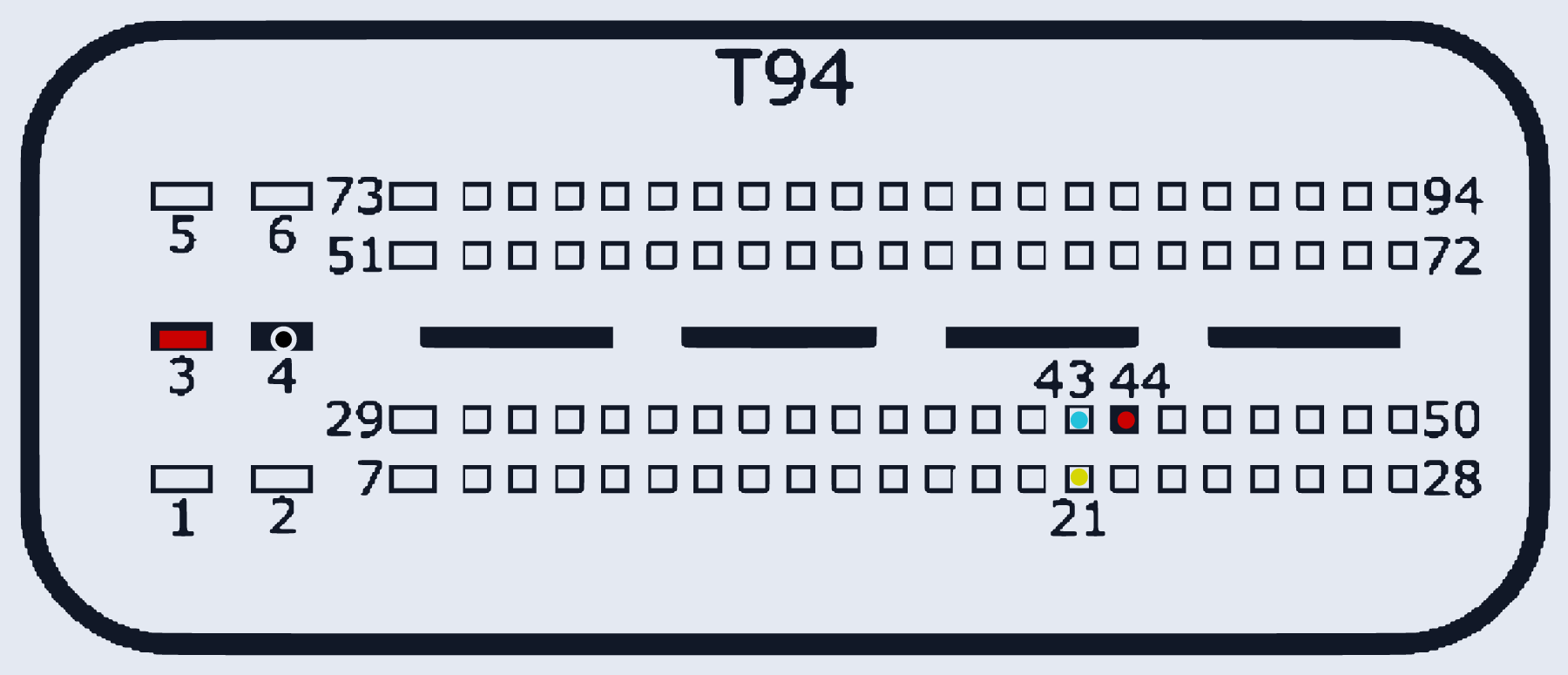

DCU17PC42_PC43 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 3, 44 | |
| GND (масса) | 4 | |
| CAN-Low | 43 | |
| CAN-High | 21 |
