⚠ Не проверено — сверьте перед использованием
Bosch DCU17PC01 TC1766 (CK41) (AdBlue Control Unit, Ford/Mercedes-Benz) — не Engine Control Unit

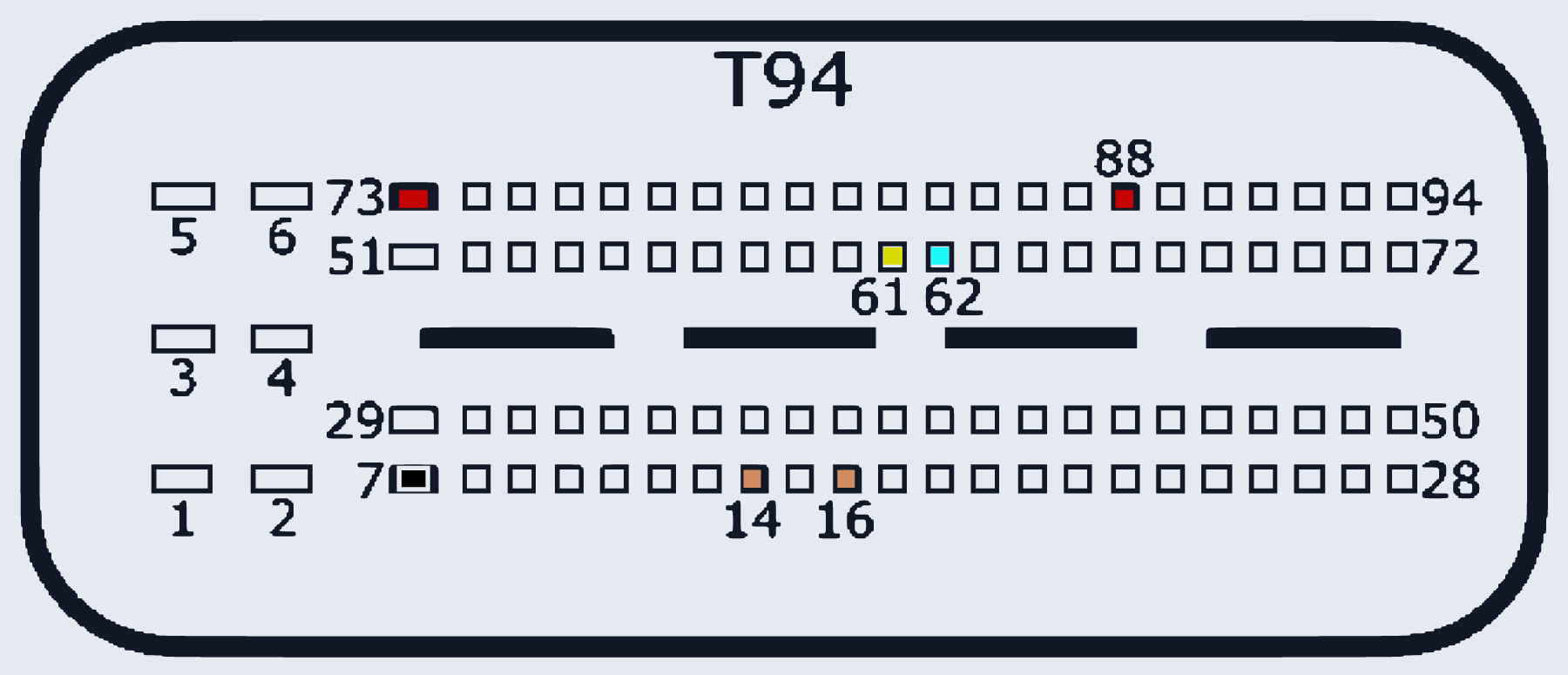

DCU17PC01_TC1766 · MCU TC1766 · разъём T94
Ставился на: Ford · Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 73, 88 | |
| GND (масса) | 7 | |
| CAN-Low | 62 | |
| CAN-High | 61 | |
| GPT (общий/generic) | 14, 16 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
