Bosch DCU17HD01 TC1766 (AdBlue Control Unit, Hino)

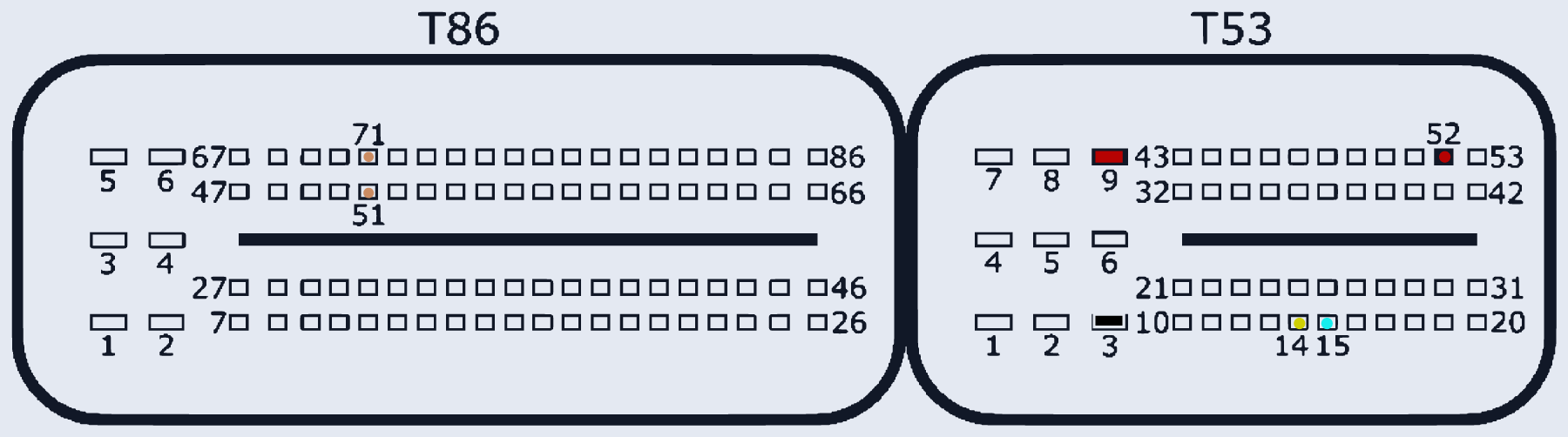

DCU17HD01_TC1766 · MCU TC1766 · разъём T86/T53
Ставился на: Hino
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T53:9, T53:52 | |
| GND (масса) | T53:3 | |
| CAN-Low | T53:15 | |
| CAN-High | T53:14 | |
| GPT (общий/generic) | T86:71, T86:51 |
