Bosch DCU17CV51 TC1724 (AdBlue Control Unit, ALL manufacturers)

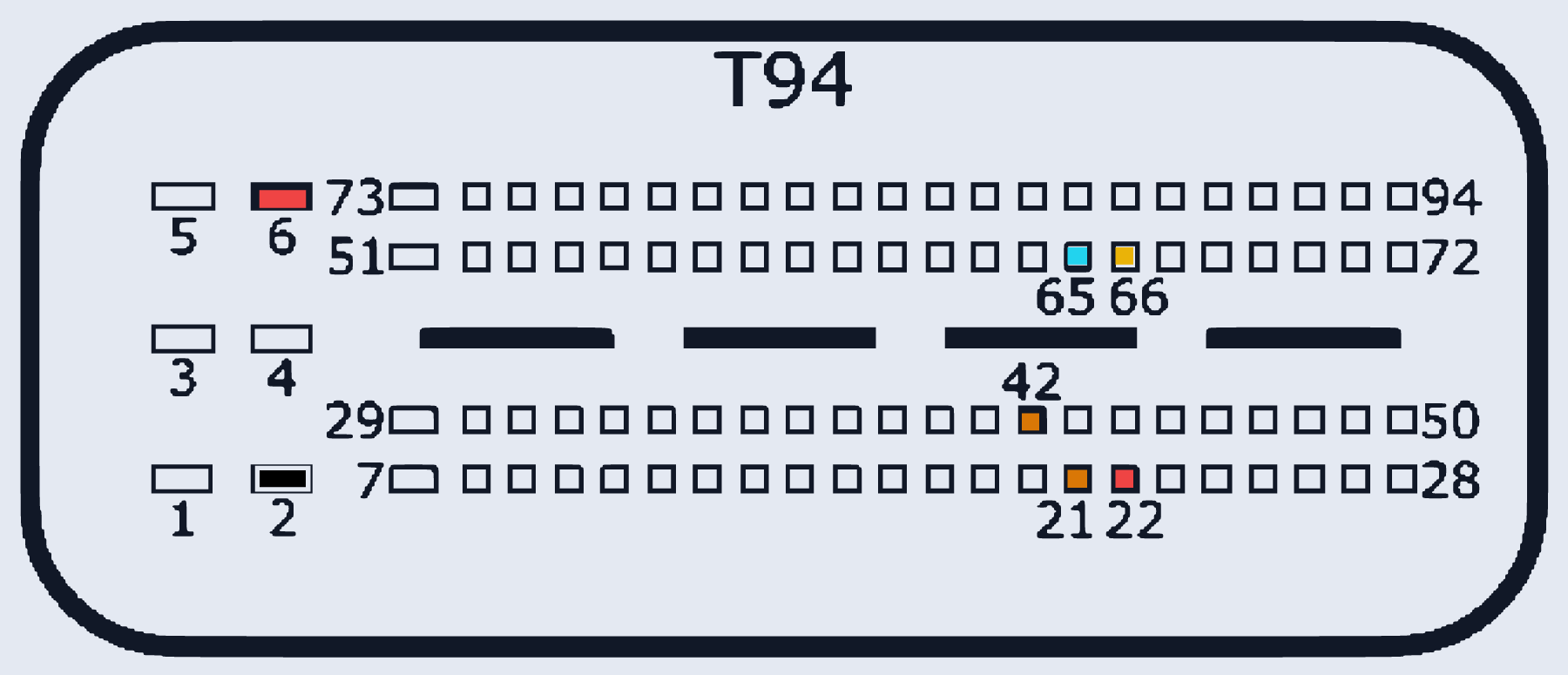

DCU17CV51_TC1724 · MCU TC1724 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 6, 22 | |
| GND (масса) | 2 | |
| CAN-Low | 65 | |
| CAN-High | 66 | |
| GPT (общий/generic) | 21, 42 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
