Ford/Land Rover DCU10x/20x (Engine Control Unit)

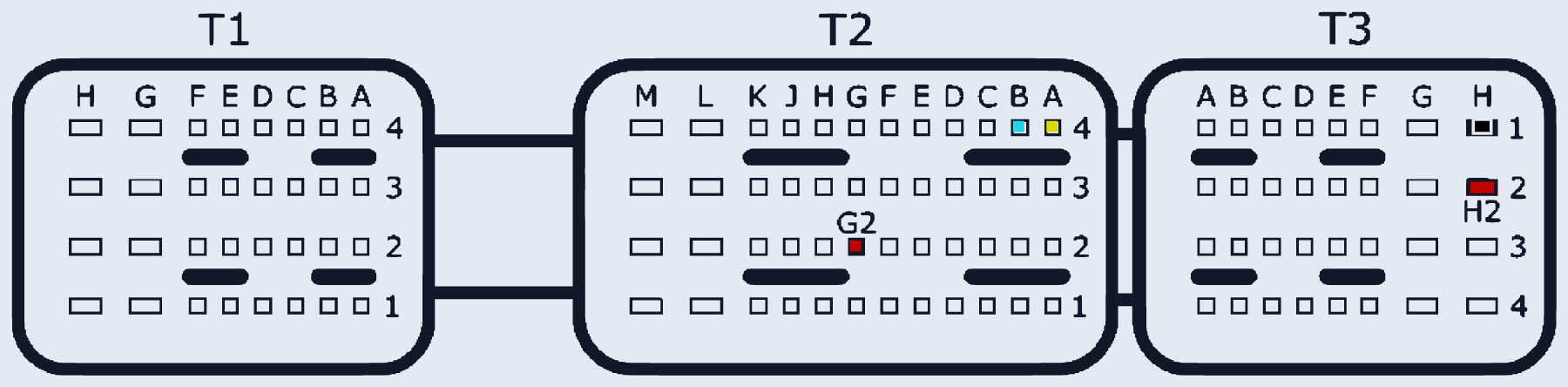

DCU10x/20x · разъём T1
Ставился на: Ford: Transit · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:H2, T2:G2 | |
| GND (масса) | T3:H1 | |
| CAN-Low | T2:B4 | |
| CAN-High | T2:A4 |
