DC0/DC4/DKG250 Gen2 TCU (Chery, Renault)

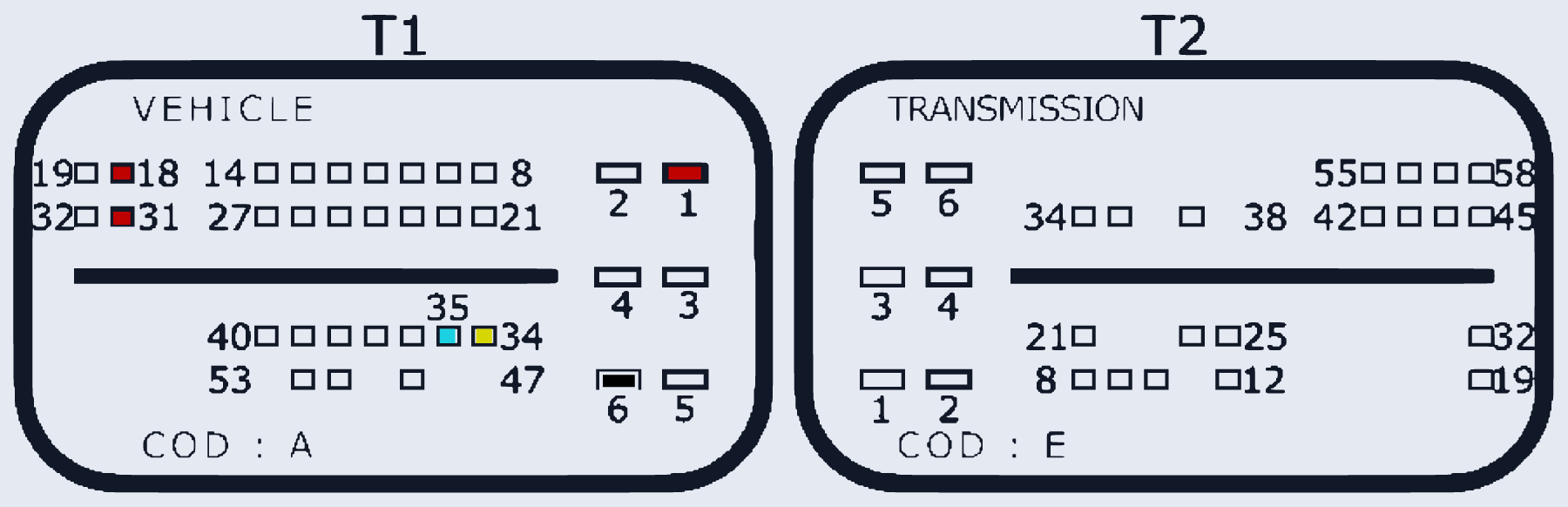

DC0_DC4_DKG250_GEN2_TCU · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:18, T1:31, T1:1 | |
| GND (масса) | T1:6 | |
| CAN-Low | T1:35 | |
| CAN-High | T1:34 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
