D7UF1-2/D7F34-2/D8LF1 TCU (TAD701/TAD801, Hyundai)

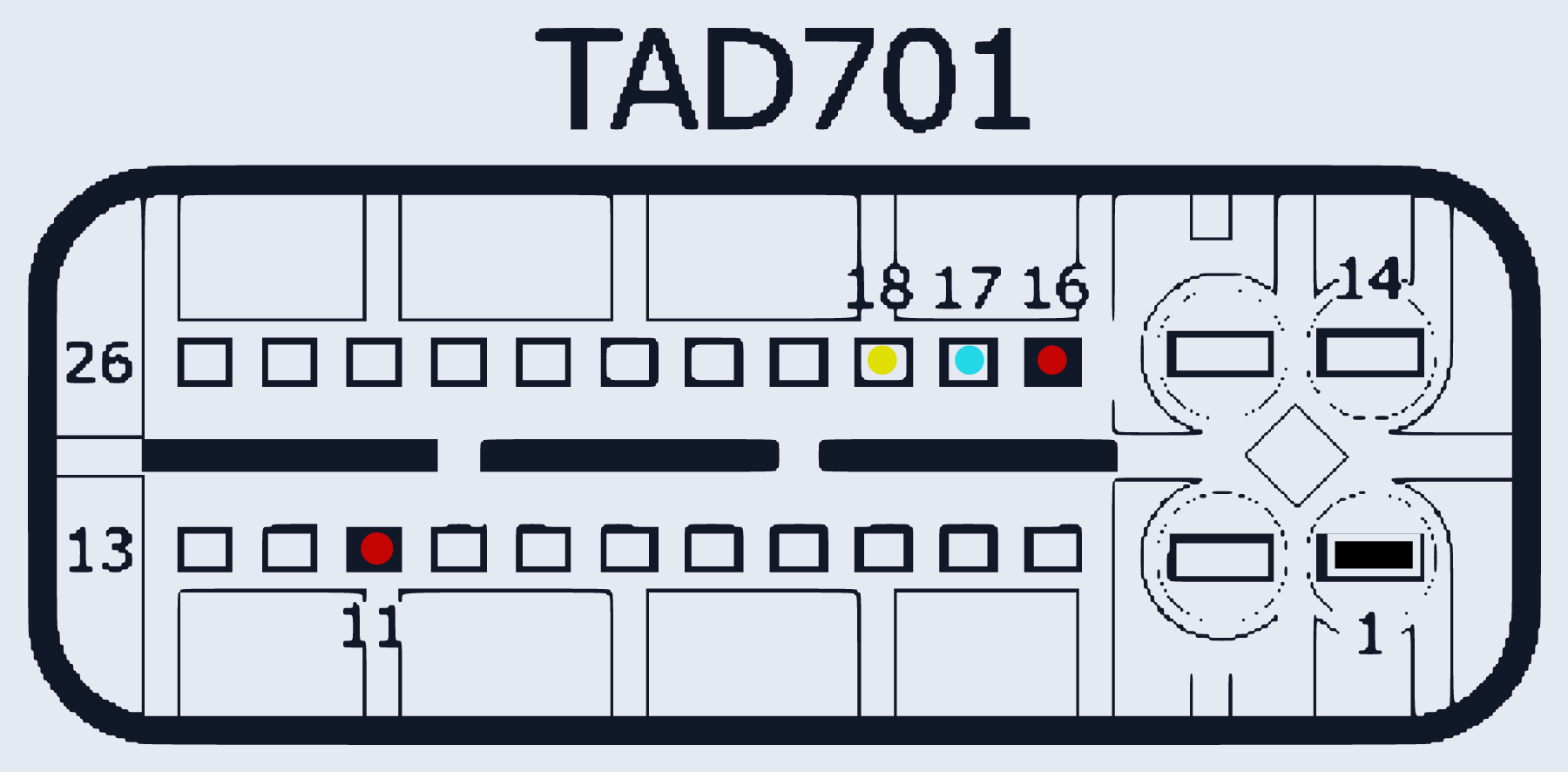

D7UF1_2_D7F34_2_D8LF1_TCU · разъём TAD701
Ставился на: Hyundai
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt, TAD701) | 11, 16 | |
| GND (масса, TAD701) | 1 | |
| CAN-Low (TAD701) | 17 | |
| CAN-High (TAD701) | 18 | |
| KL30 +12 (Vbatt, TAD801) | 6, 13 | |
| GND (масса, TAD801) | 3 | |
| CAN-Low (TAD801) | 17 | |
| CAN-High (TAD801) | 18 |
