Kia/Hyundai CPTSH2.08.1/CPTSH2.08.2 TCU

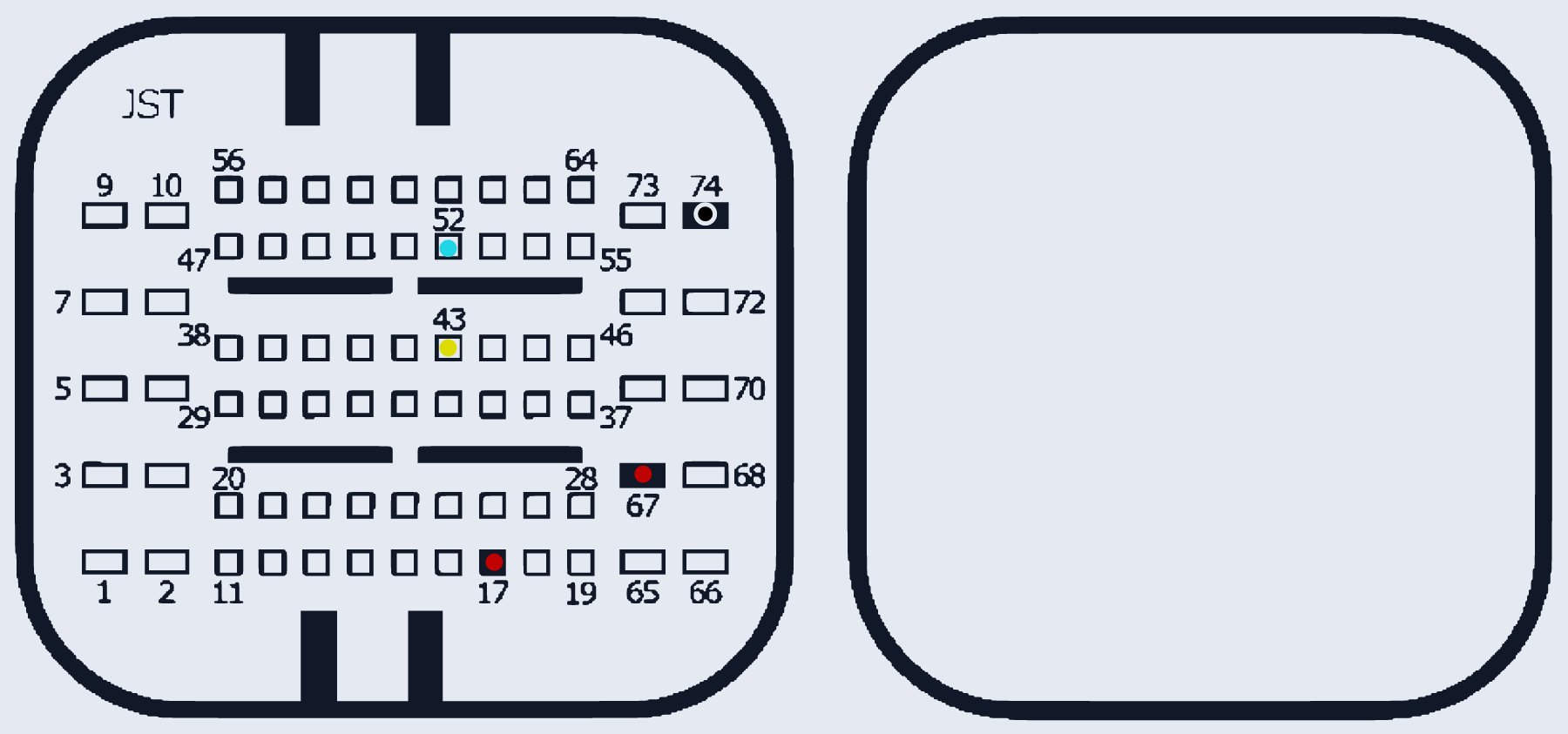

CPTSH208_TCU · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 17, 67 | |
| GND (масса) | 74 | |
| CAN-Low | 52 | |
| CAN-High | 43 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
